DDC2001_8642

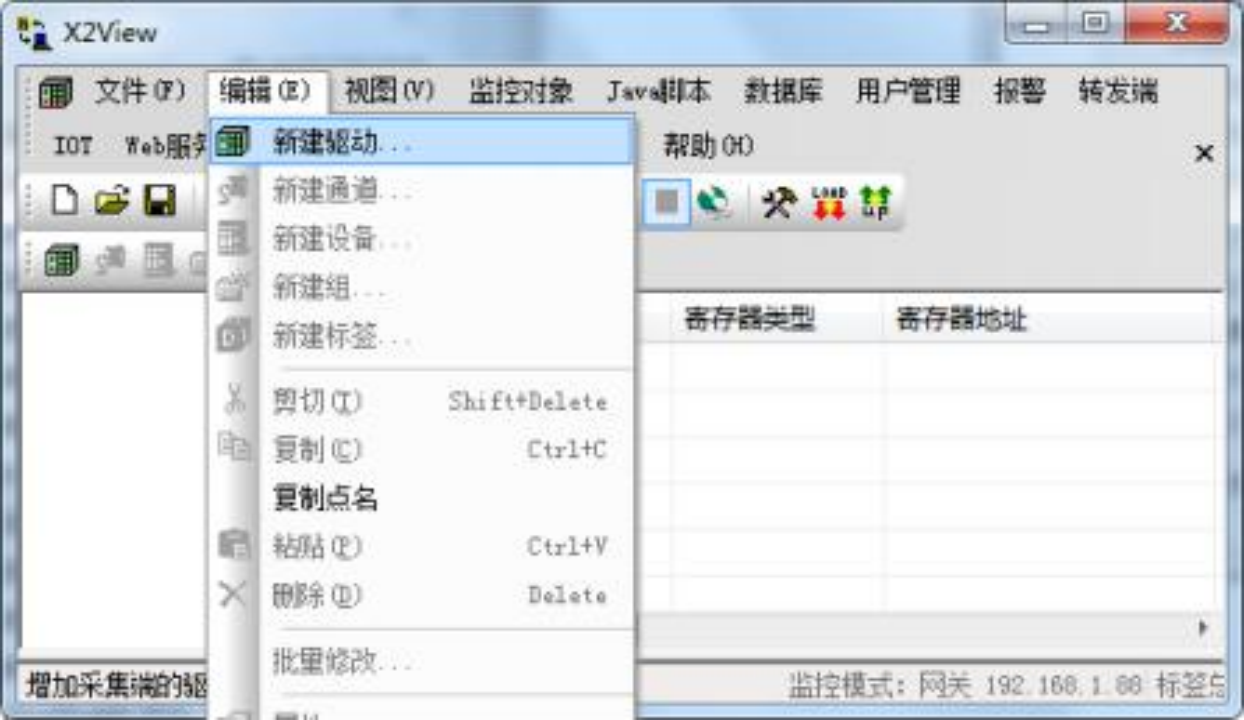

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

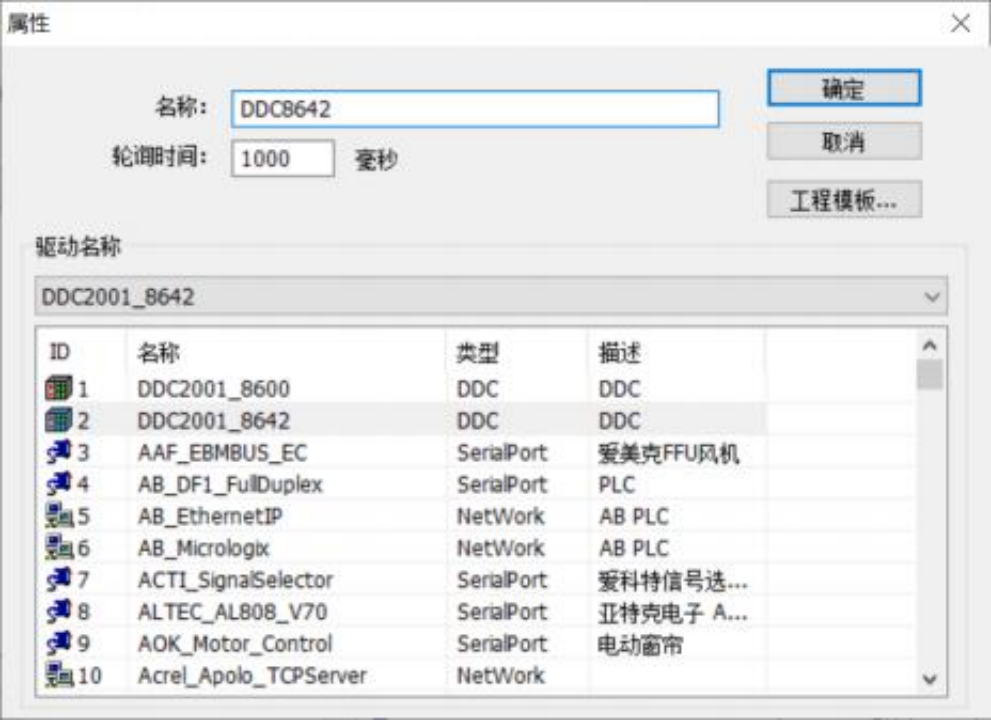

在弹出来的窗口中选择“DDC2001_8600”， 如下图

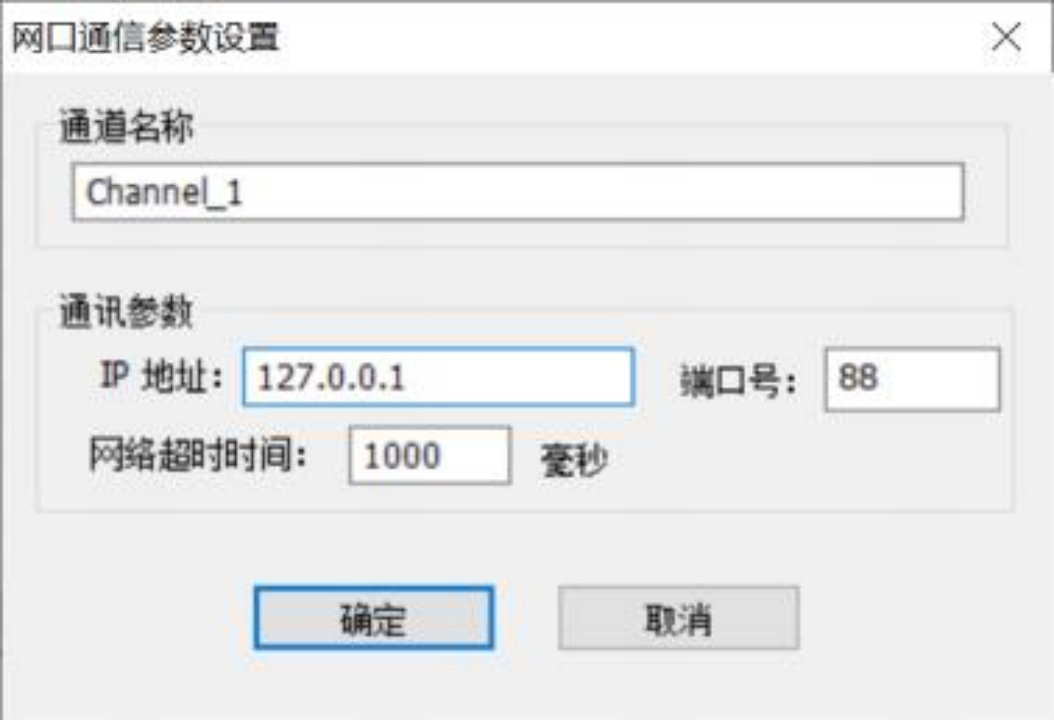

加好驱动后，选择新建通道，DDC2001_8642 是迅饶 DDC 系列 8DI、6DO、4AI、2AO 协议驱动，通道名称可自行指定，通讯参数无需修改， IP  和端口都是无效参数， 默认即 可，如下图，注意超时时间是指请求帧的等待超时时间。通道参数层可以不用设 置， 使用默认参数即可。

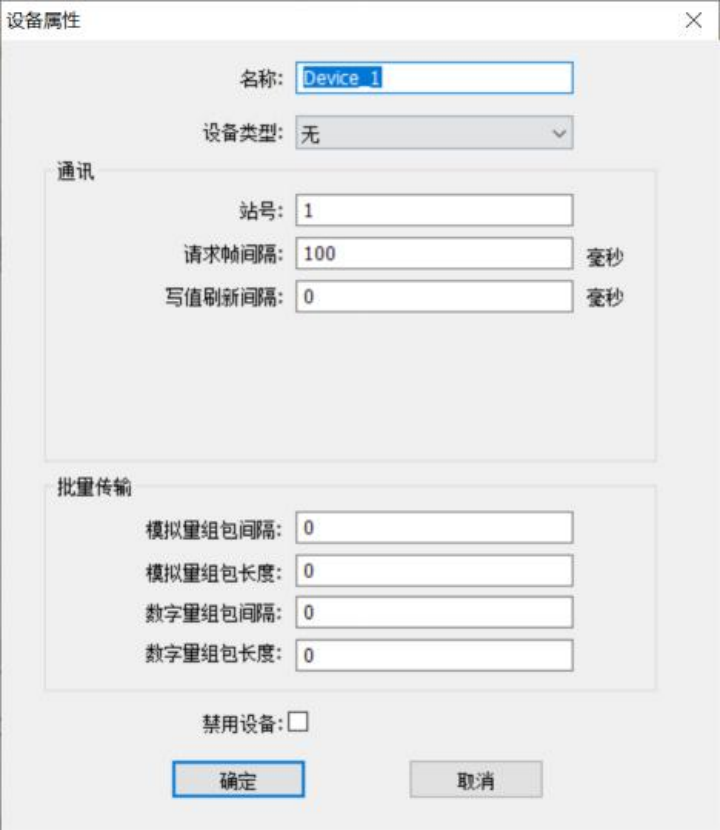

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 1  (无效参数) ，请求帧间隔为 100 毫秒。 其他参数默认即可，如下图。注意 请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。设备层参数可以不用 设置， 保持默认即可。

设备新建好后， 选择添加标签(点) ，如下图。在建立点位的时候，  采集端寄存器地址从 1 开始。

标签建立完成后如下图

采集端支持的数据类型有：Boolean 、Float，具体描述如下表采集端数据类型所示。

采集端支持的寄存器类型有 BI(Binary Input) 、BO(Binary Output) 、AI(Analog Input) 、 AO(Analog  Output)四种，具体说明如表 2-357-2  所示，可参考 X2View/Samples  文件夹 DDC2001_8642 范例工程。模拟量 AI 默认电流信号,模拟量 AO 默认电压信号。如需修改 AI 接入信号， 需拨码更改。
