新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图
选择新建驱动

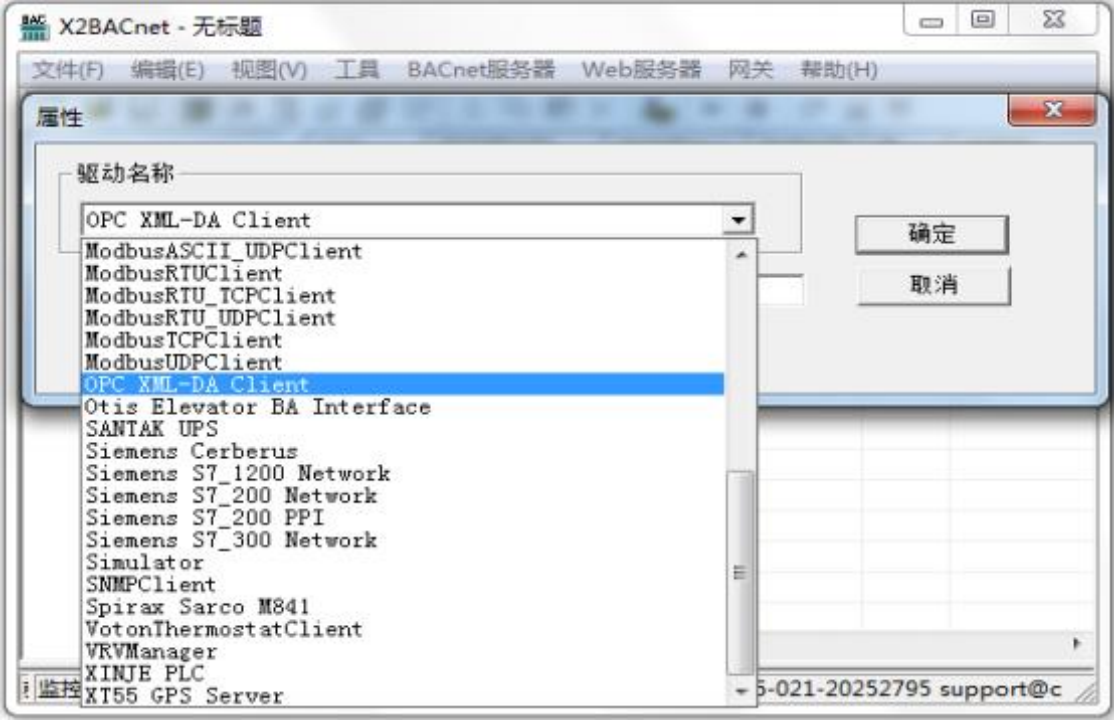

在弹出来的窗口中选择“OPC XML-DA”驱动，如下图
选择驱动
新建通道

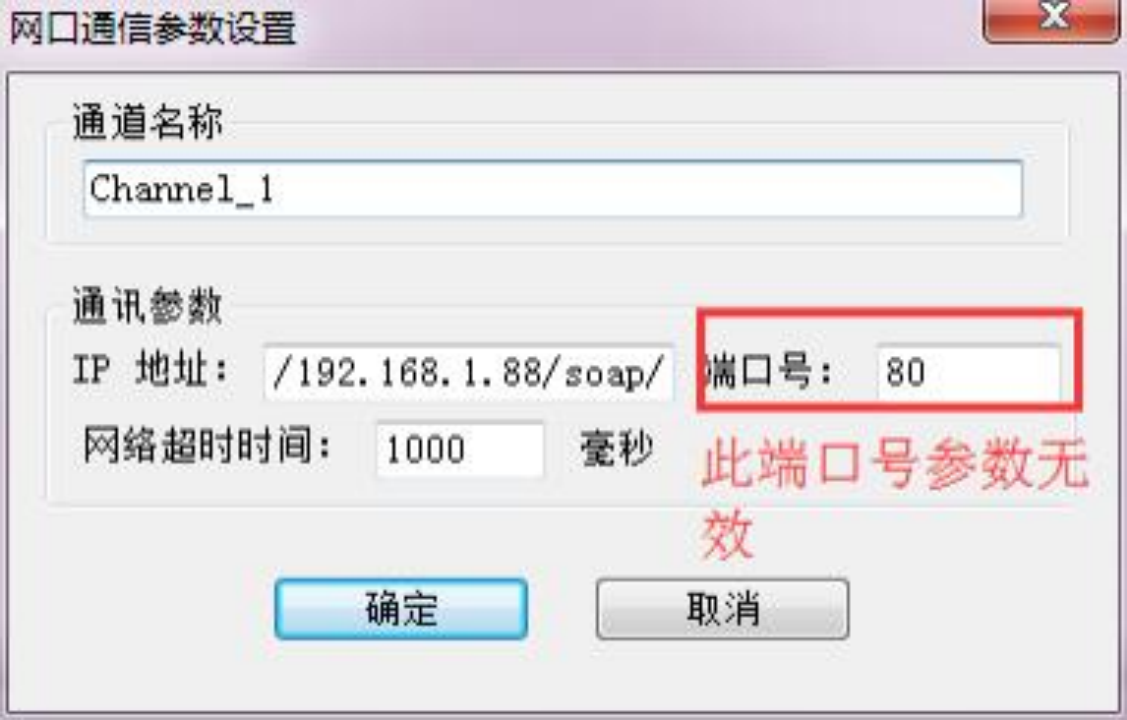

添加好驱动后， 选择新建通道， OPC XML-DA 通过网口通讯，IP 地址处应设置提供 OPC XML-DA 服务的 URL，格式如“http://192.168.1.88 /soap/”， 默认采集 80 端口，如 需 采 集 其 他 端 口 号 ， 用 户 需 手 动 填 入 端 口 号 ， 如 采 集 8080 ， 需 输 入 http:// 192.168.1.88:8080/soap/。端口号设置一栏无效。如下图。注意超时时间是指 请求帧的等待超时时间。
通道参数设置
新建设备

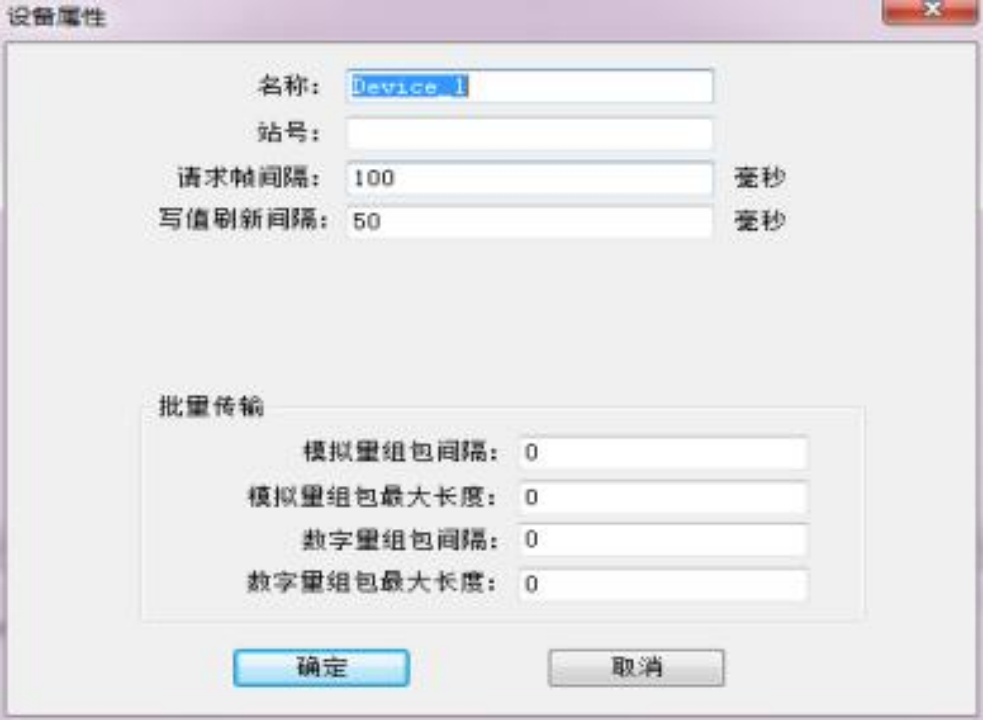

由于 OPC XML-DA 不需要设置设备站号等参数，所以设备属性里面可以不用设置， 如下图，保持默认即可
设备参数设置
新建标签

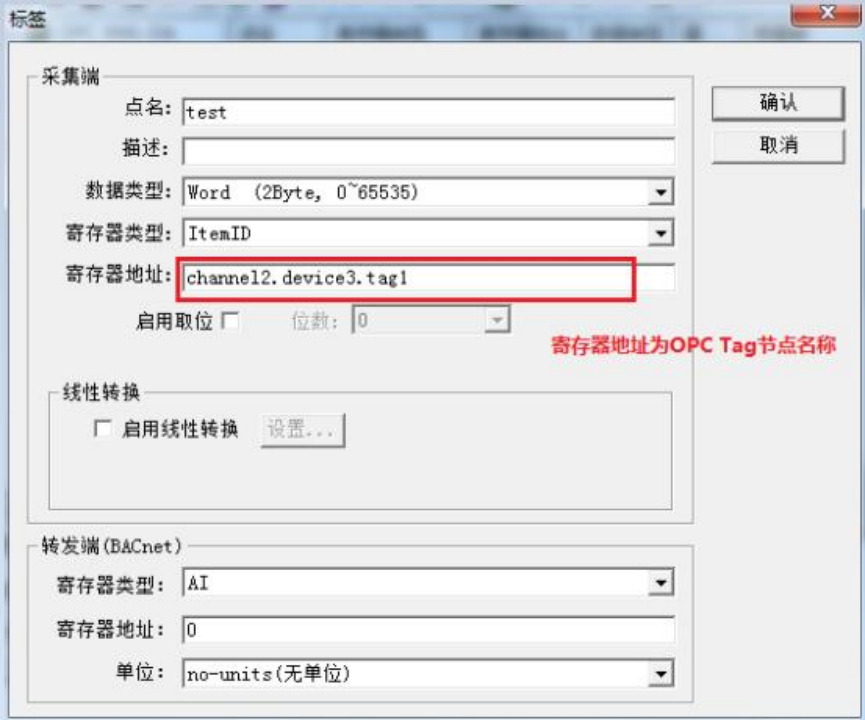

设备新建好后， 选择添加标签(点) ，如下图。在建立点的时候注意，寄存器 地 址 是 用 OPC XML DA 服 务 器 所 提 供 的 节 点 Tag 名 称 所 表 示 ， 譬 如 “channel2.device2.tag1”。
采集端标签参数设置

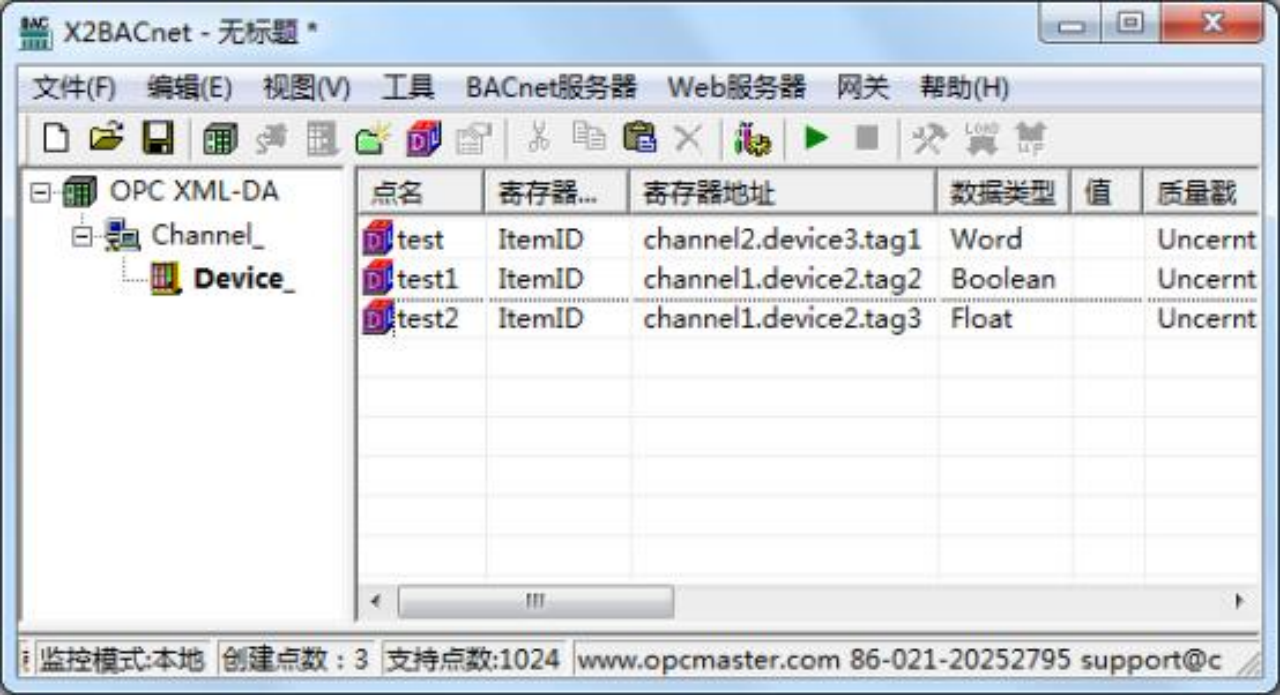

注意：以上 Tag 属性中，转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图
添加标签完成
自动扫描点表
OPC XML_DA 接口是支持自动搜索点表的，如下图，点击设备右键选择“自 动搜索点表”， 即可自动搜索点地址。
自动搜索点表
扫描的点地址如下图
自动扫描的点

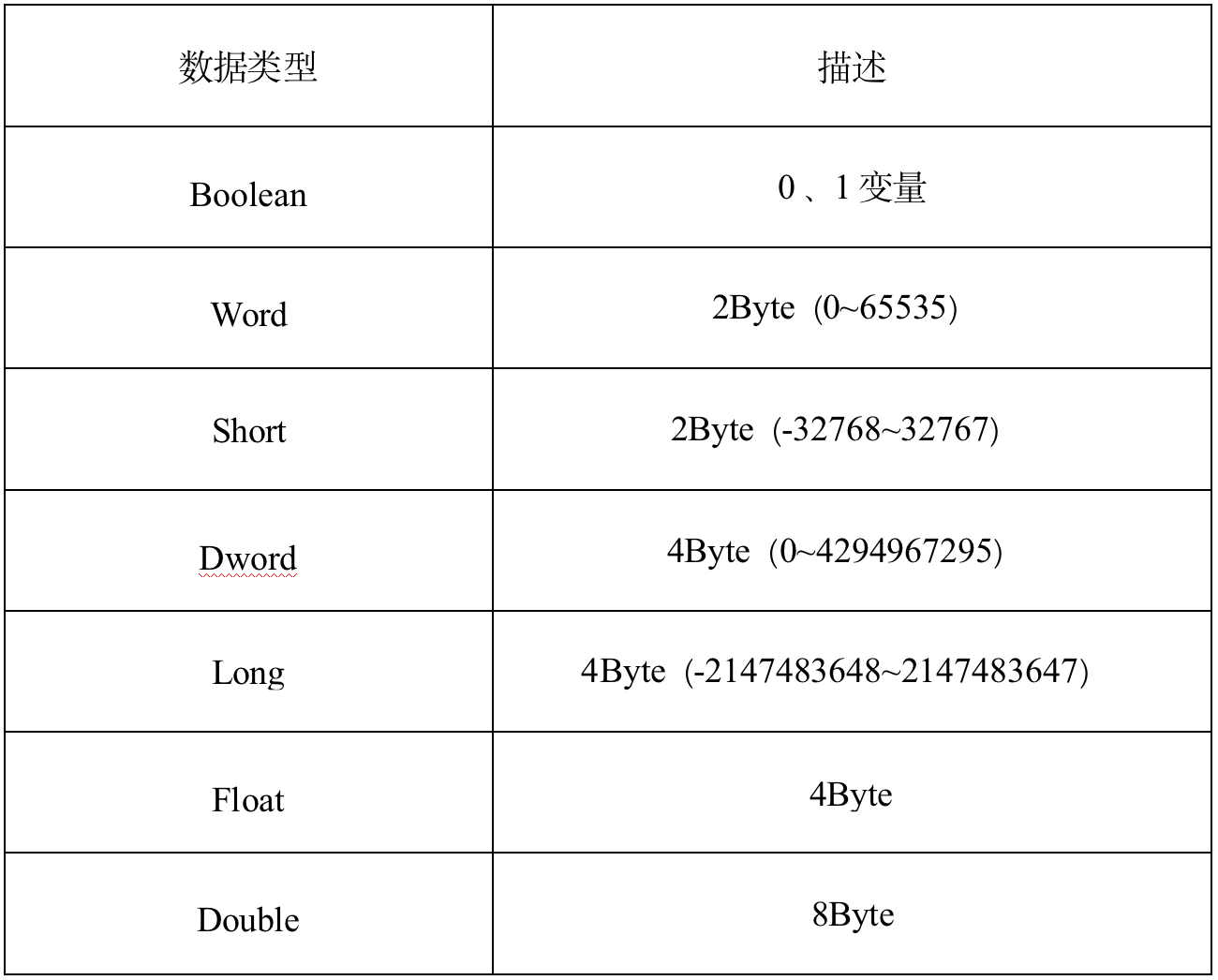

采集端支持的数据类型有：Boolean 、Word、Short、Dword、Long 、Float、Double， 具体描述如表
采集端数据类型
采集端支持的寄存器类型只有自定义的ItemID 这一种。
