ModbusTCPClient (网口)

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

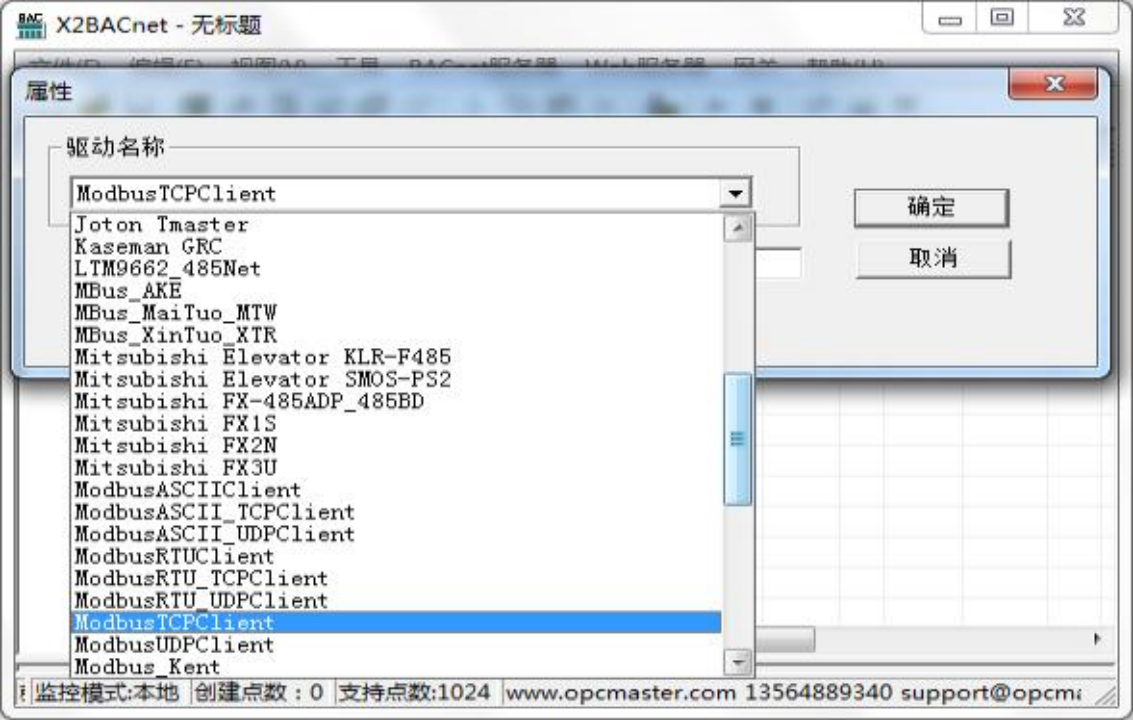

在弹出来的窗口中选择“ModbusTCPClient”驱动，如下图

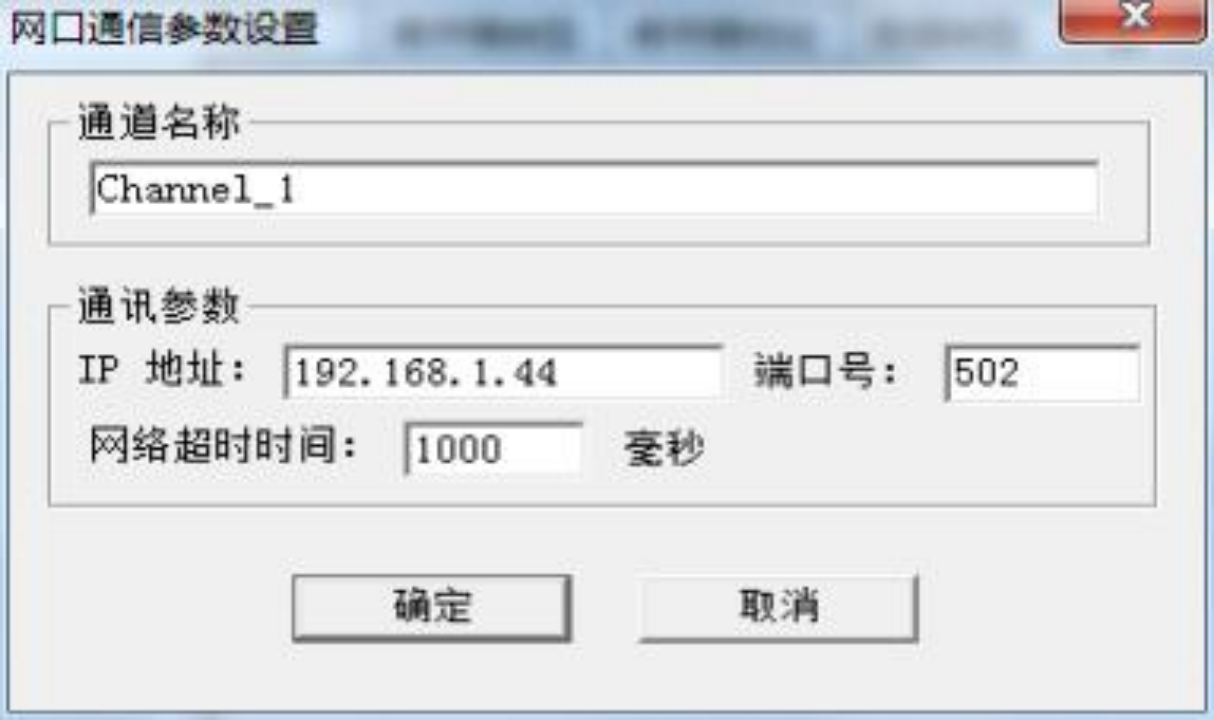

添加好驱动后，选择新建通道，ModbusTCP 以网口通讯，默认端口号502，默认超时 时间 1000ms，如下图。注意超时时间是指请求帧的等待超时时间。

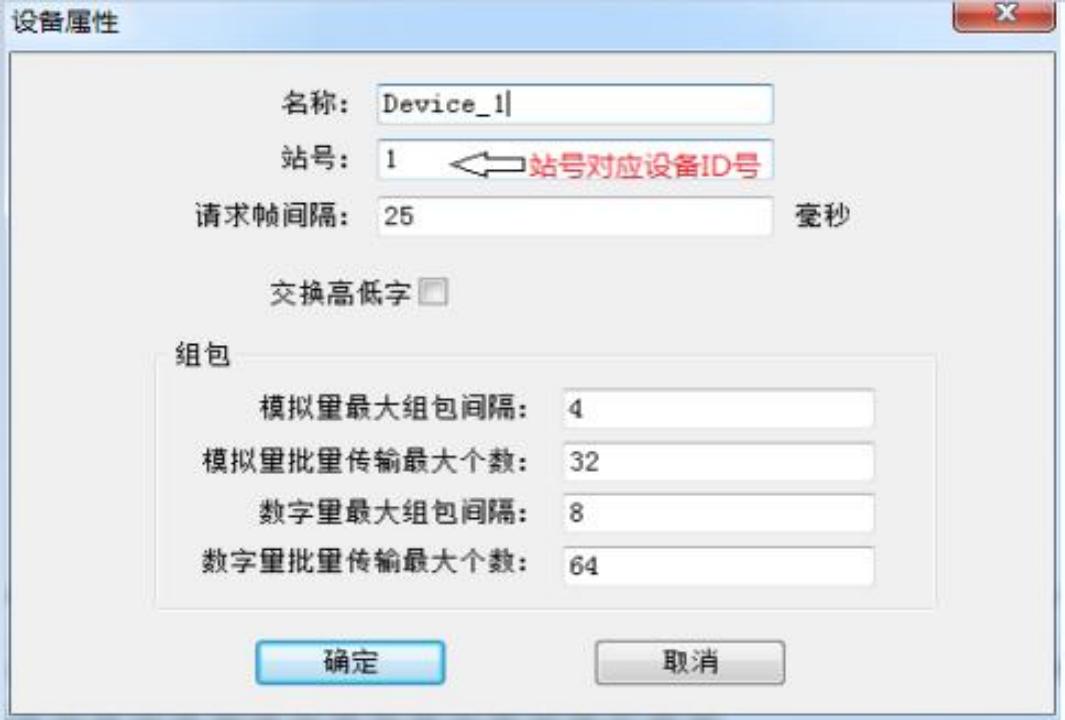

通道建立完成后， 选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认 站号 1，请求帧间隔为 25 毫秒。如果设备不支持组包，可将组包参数设置为 0 即可，如 下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

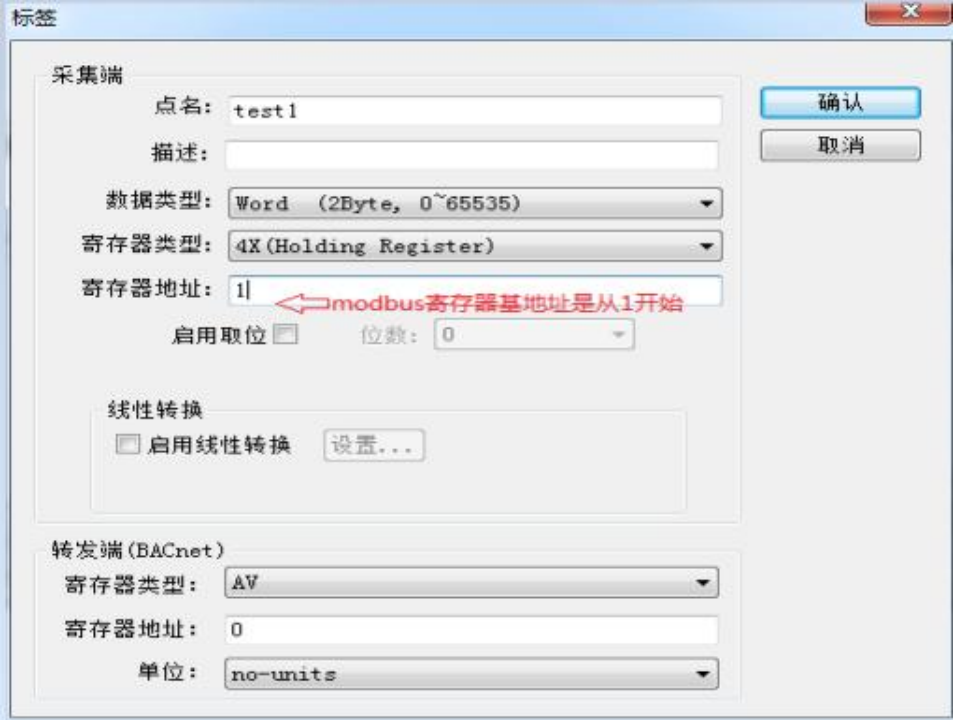

设备新建好后，选择添加标签(点)， 也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图。设置标签参数的时候，注意采集端 Modbus 有效寄存器地址是从 1 开始的。

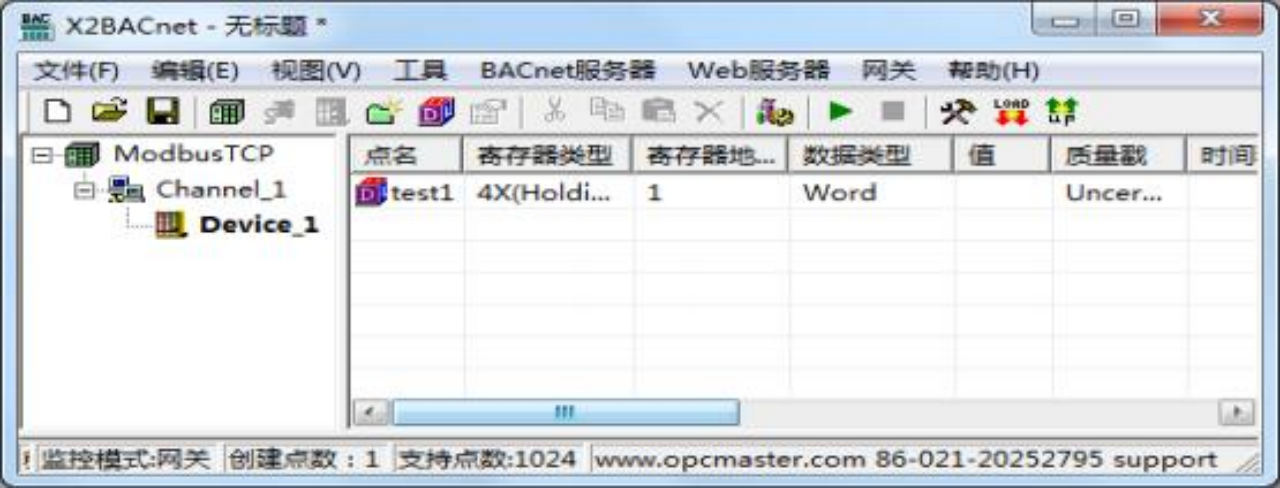

注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

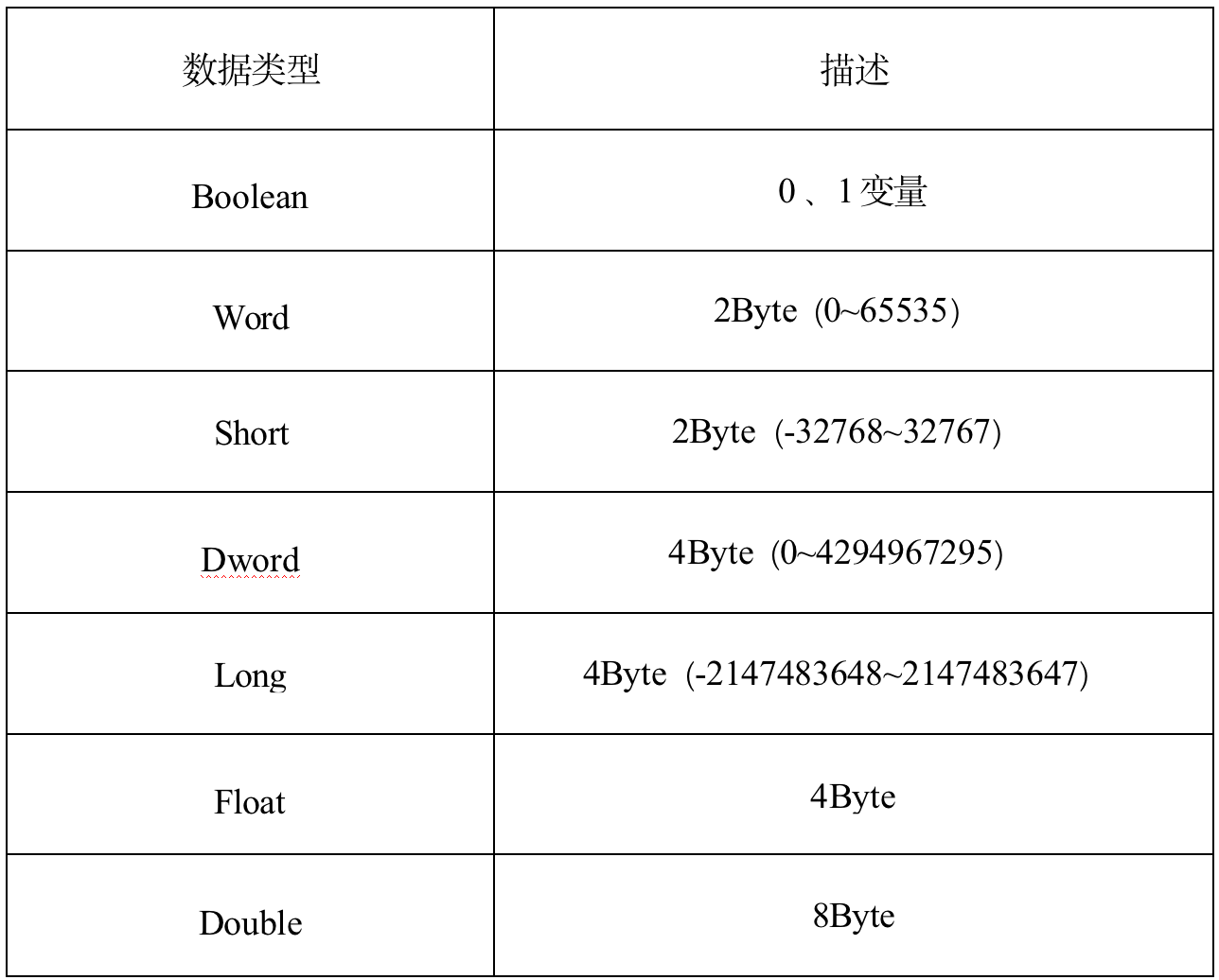

采集端支持的数据类型有： Boolean 、Word、Short、Dword、Long  、Float、Double， 具体描述如表所示。

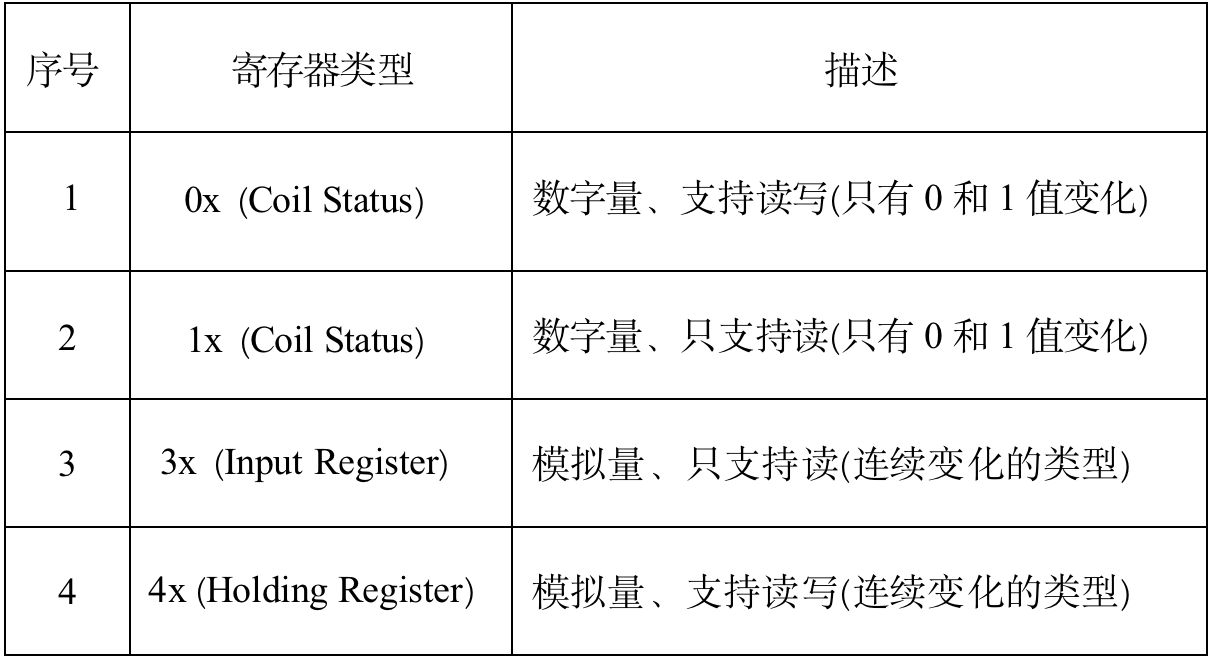

采集端支持的寄存器类型有 0X 、1X 、3X 、4X 四种类型， 具体描述如表所示。
