Modbus RTU_TCP

ModbusRTU_TCPClient 协议还是串口的 ModbusRTU 协议，只是把原来在串口上跑的协议放到 网口上。主要应用在和串口服务器之间的通讯。

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

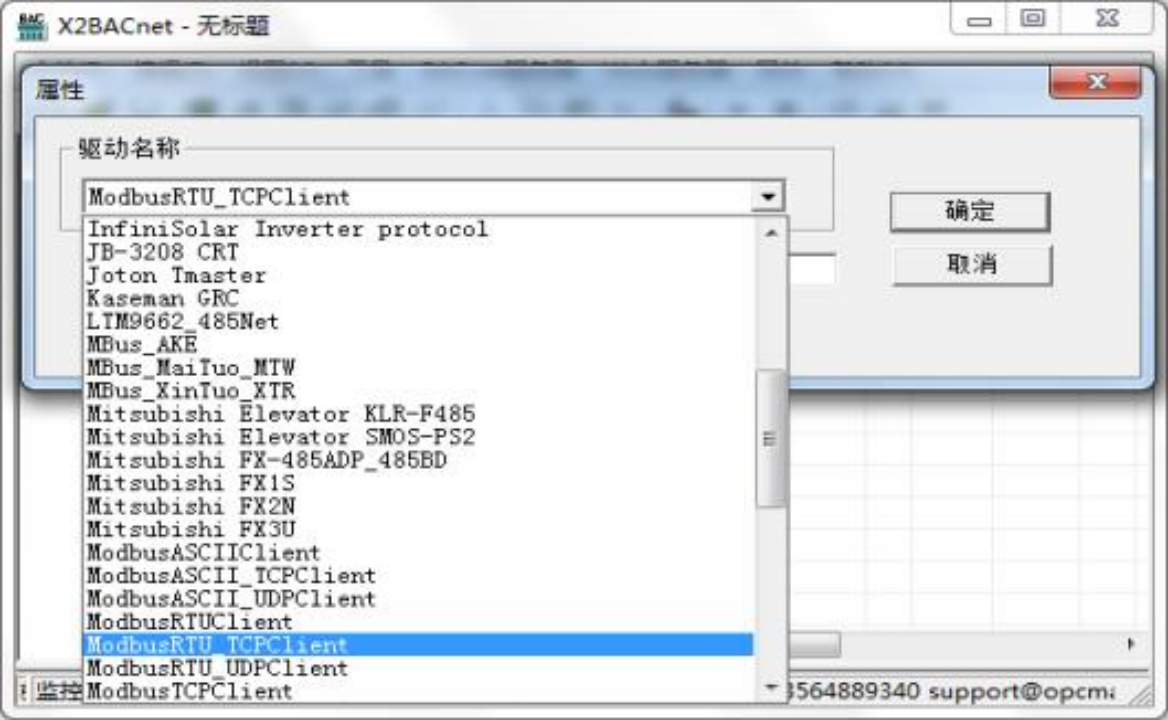

在弹出来的窗口中选择“ModbusRTU_TCPClient”驱动， 如下图

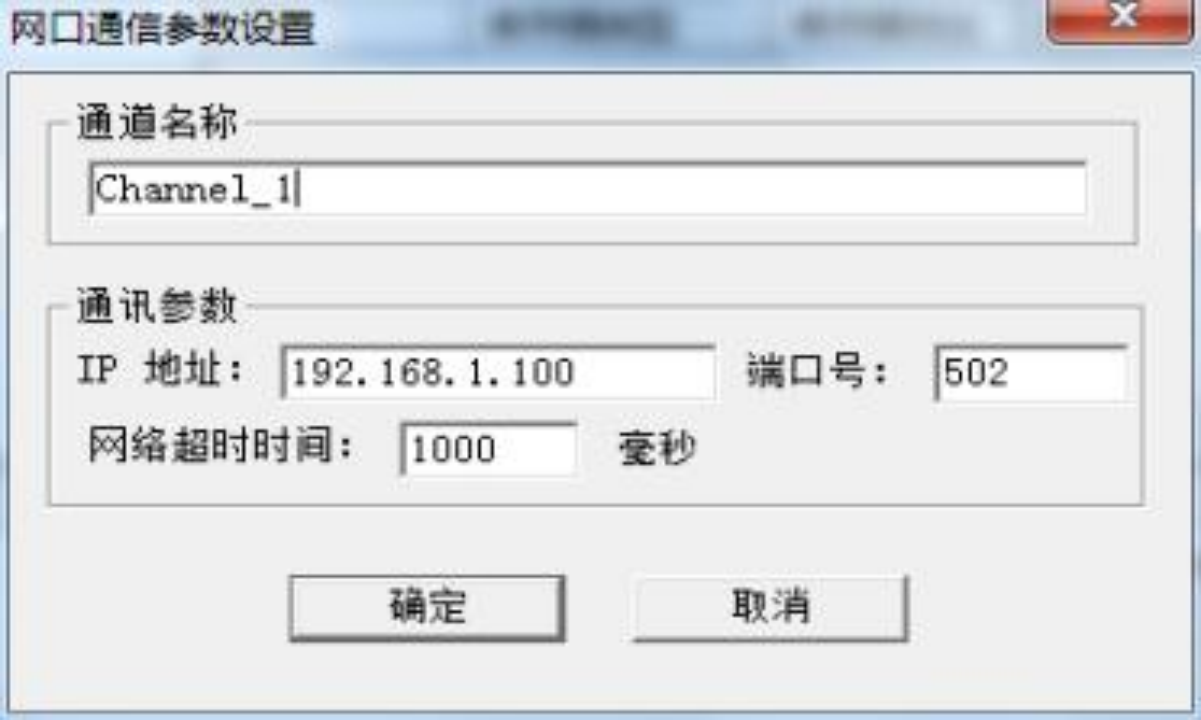

添加好驱动后， 选择新建通道， ModbusRTU_TCP 以网口方式通讯，默认端口号 502， 默认超时时间 1000ms，如下图 2-28-3。注意超时时间是指请求帧的等待超时时间。

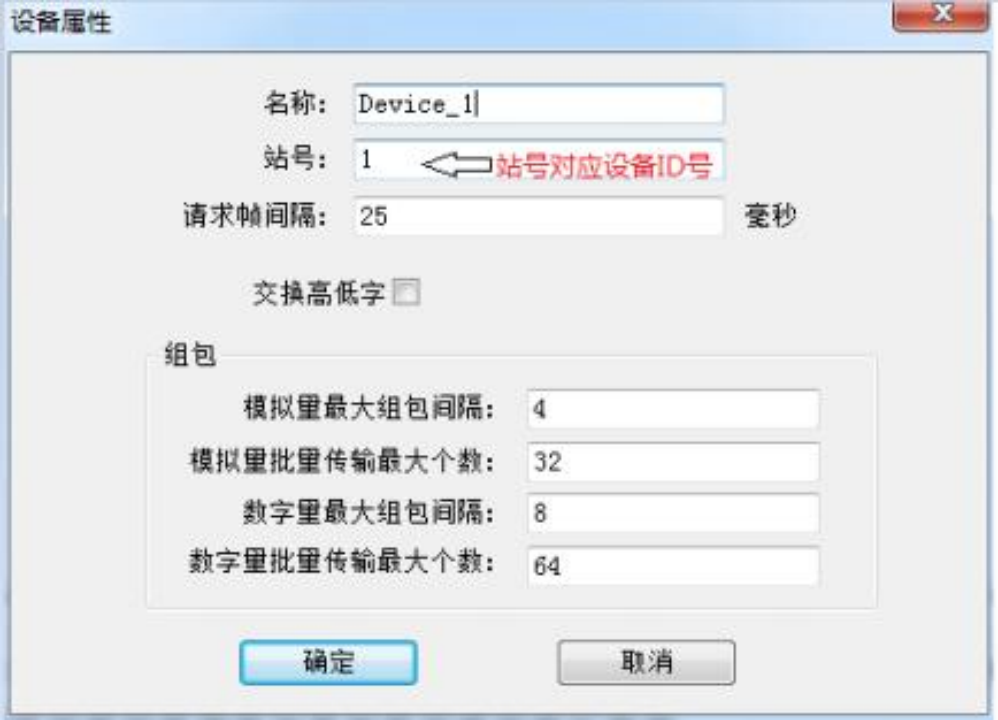

通道建立完成后， 选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号 1，请求帧间隔为 25 毫秒。如果设备不支持组包，可将组包参数设置为 0 即可，如下图。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

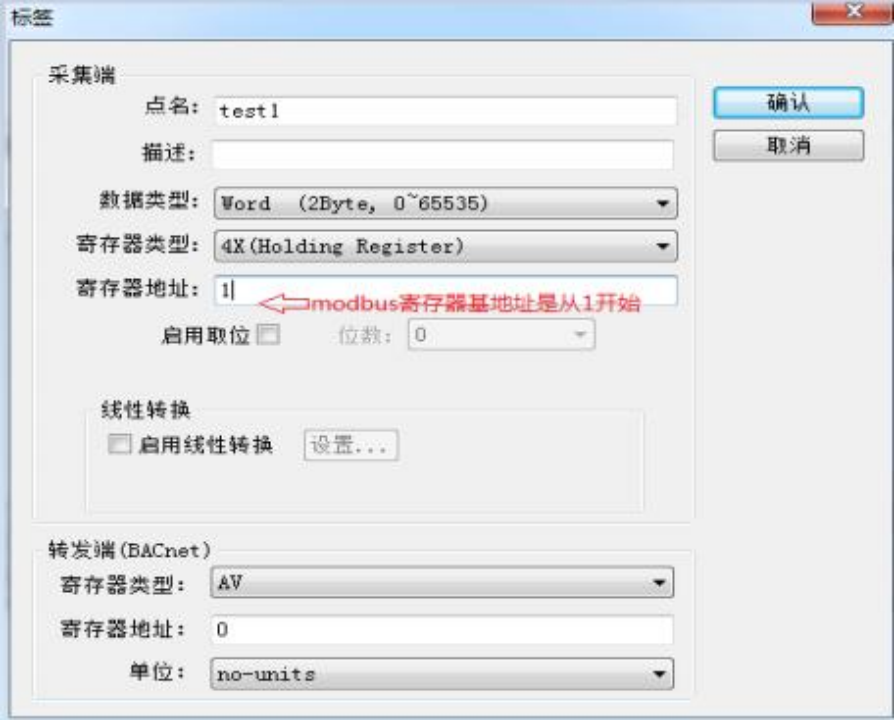

设备新建好后，选择添加标签(点)， 也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图。设置标签参数的时候，注意采集端 Modbus 有效寄存器地址是从 1 开始的。

注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

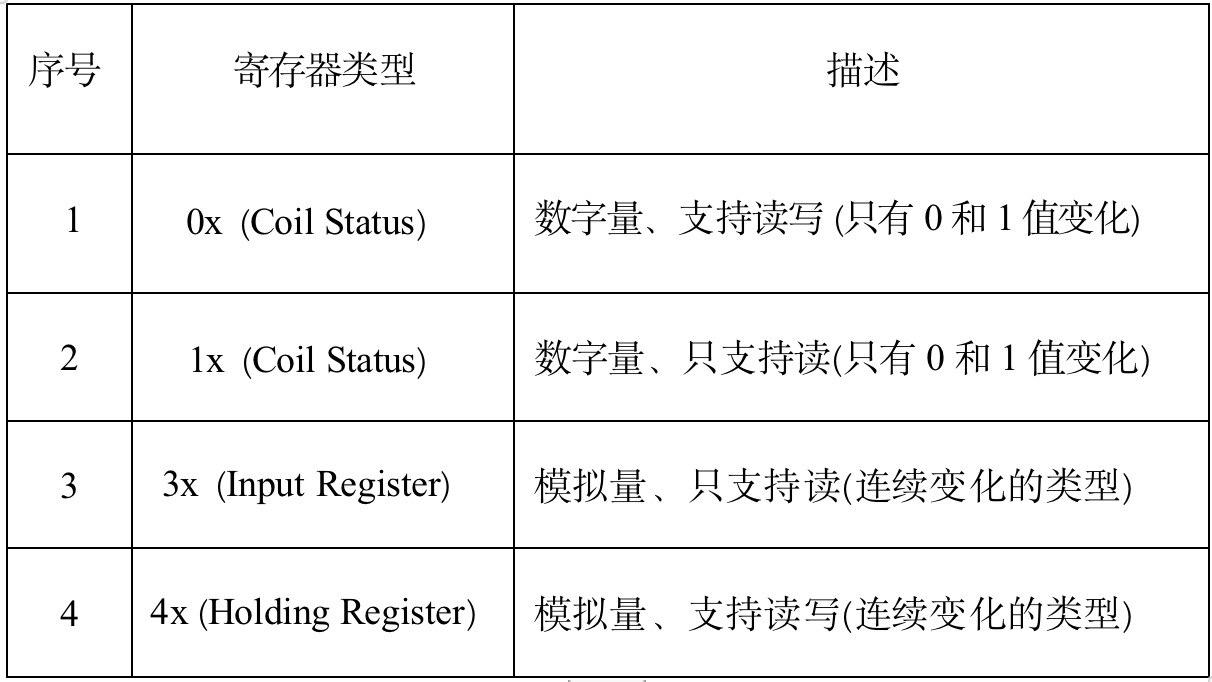

采集端支持的寄存器类型有 4 种，具体描述如表所示。
