BACnet MS/TP

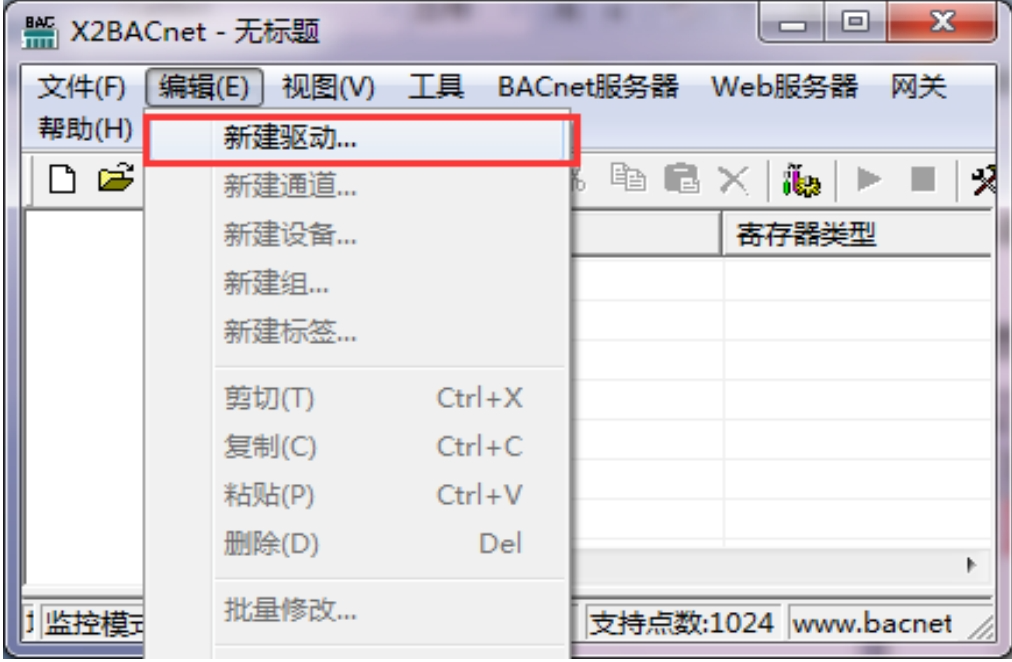

在上位机配置界面菜单栏选择“新建驱动”选项，如下图

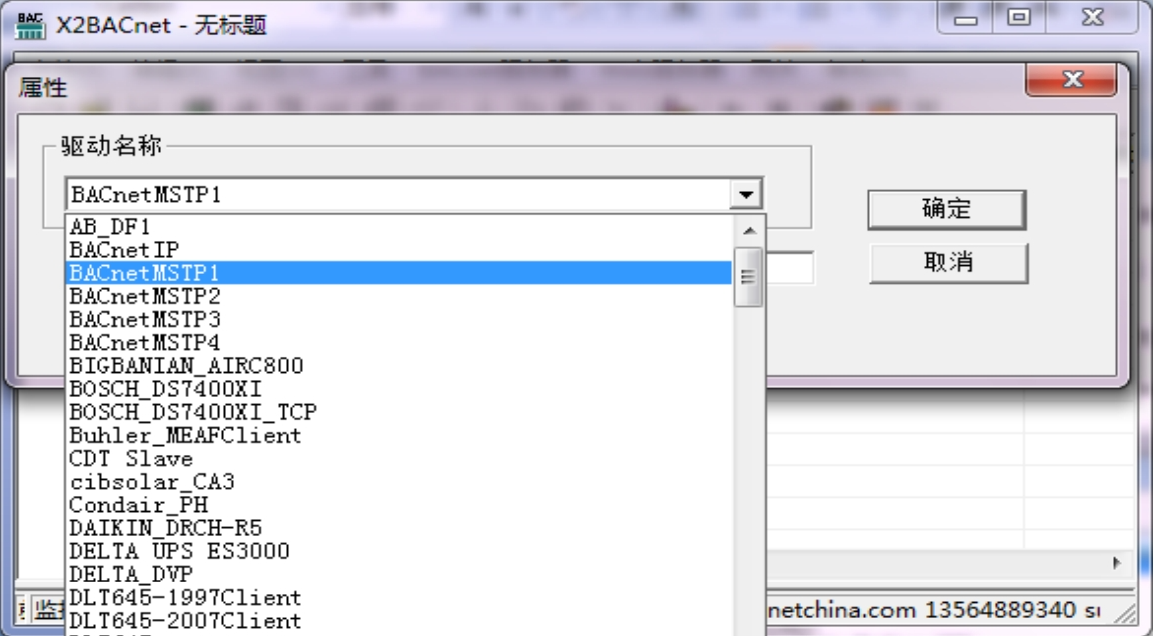

在弹出来的窗口中选择“BACnetMSTP1”。（每启用一个 COM 口采集 MSTP，需再建一个 MSTP 驱动。如用到两条总线，分别 COM1、COM2，可建驱动 BACnetMSTP1 对应 COM1，BACnetMSTP2 对应 COM2，所以一共有 BACnetMSTP1、BACnetMSTP2、BACnetMSTP3、BACnetMSTP4，配合 4 个 COM 口。如下图

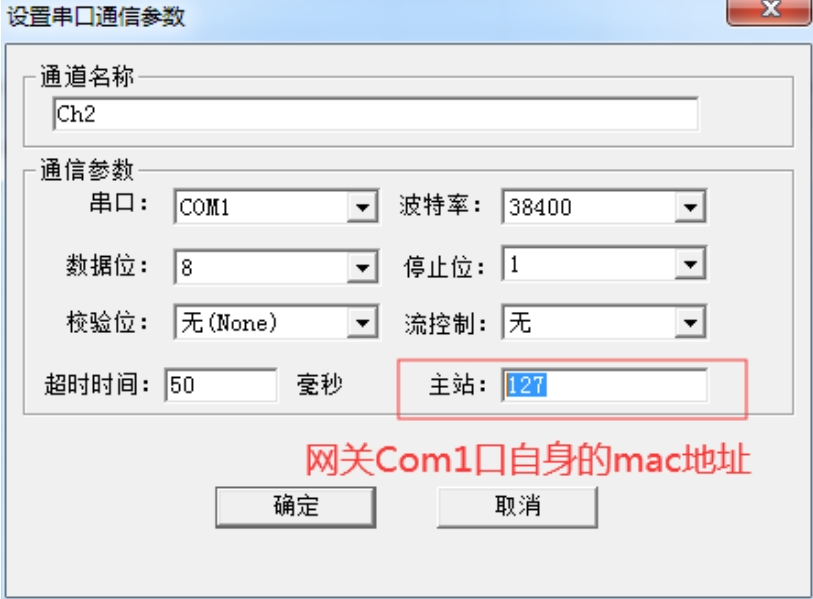

添加好驱动后，选择新建通道，BACnet MSTP 作为串口通讯，默认通道串口 1，默认通讯参数：38400bps，8，无校验位，1 个停止位，默认超时时间 50ms(注意：超时时间一般不用修改)，主站 mac 地址默认 127，建议不用修改。

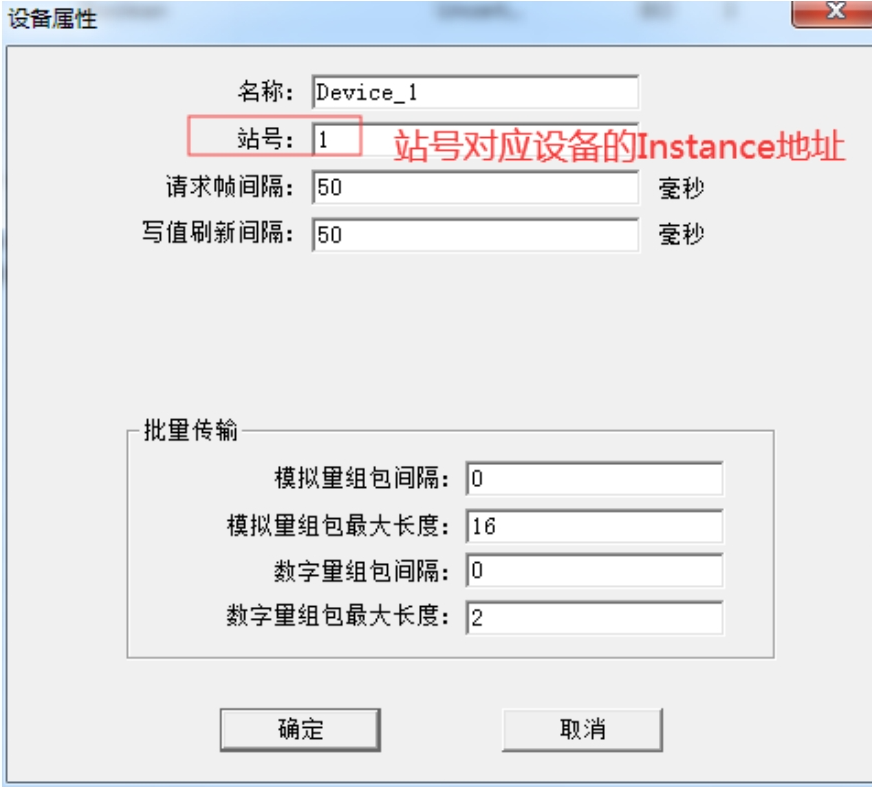

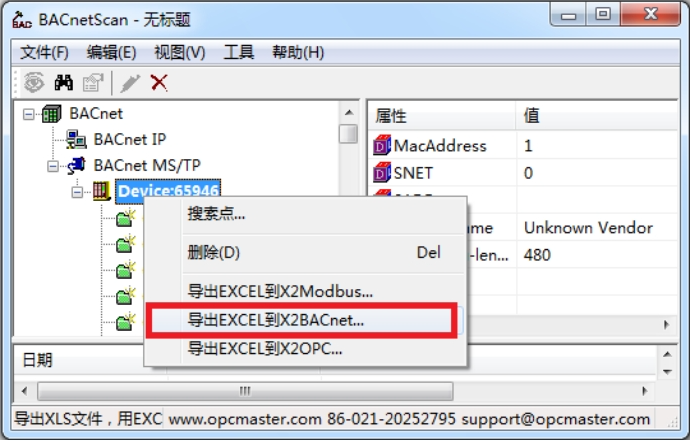

通道建立好后，选择新建设备，在弹出来的对话框中设置设备属性，站号即设备 ID号，用户可以通过 BACnetScan 自动扫描来查询总线上有哪些设备在线，请求帧间隔为 50毫秒。

批量传输中，有效的 3 个参数分别是模拟量组包最大长度、数字量组包间隔以及数字量组包最大长度。“模拟量组包最大长度”包括了所有对象的组包长度，范围为 0-90。这个参数对通信速度起作用。假如 BACnetIP 设备有 90 个对象，如果这个参数为 0，则一个对象要发送一个请求帧，通信速度会比较慢。如果参数是 90，则一个请求帧可以把 90 个对象的当前值一次性读回来，理论上相当于通信速度提高了 90 倍。如果设备不支持同时读多个属性，可将此参数设置为 0 即可。

数字量组包间隔和数字量组包最大长度对写值刷新时间有效，其具体功能如下表所示：

数字量组包间隔	数字量组包最大长度	写值后动作
0	0	先读单点，接着读当前设备的所有对象
	1	读当前整个设备的对象
	2	读单点
	其他数字	无动作
非0	0	先读单点，接着读 DeviceID 为“数字量组包间隔”的设备下所有对象
	1	读 DeviceID 为“数字量组包间隔”的设备下所有对象
2	2	读单点
	其他数字	无动作

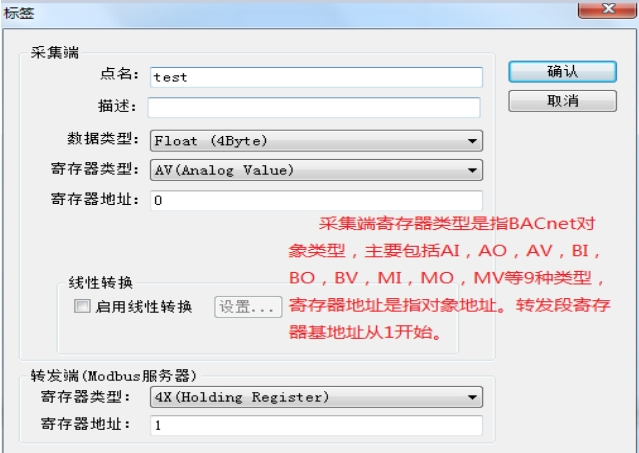

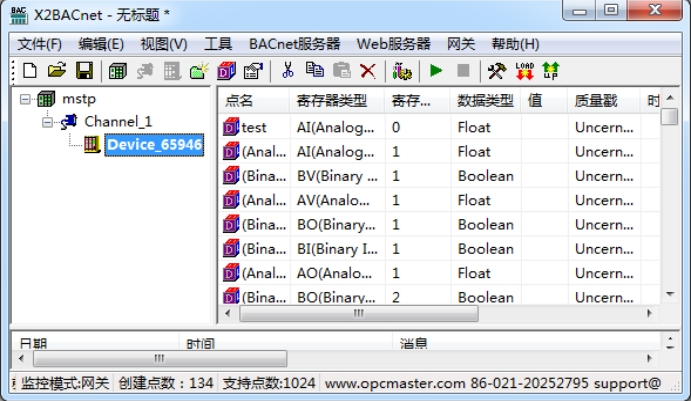

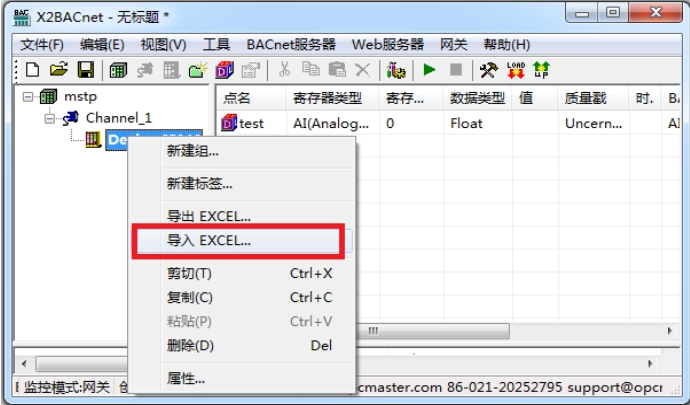

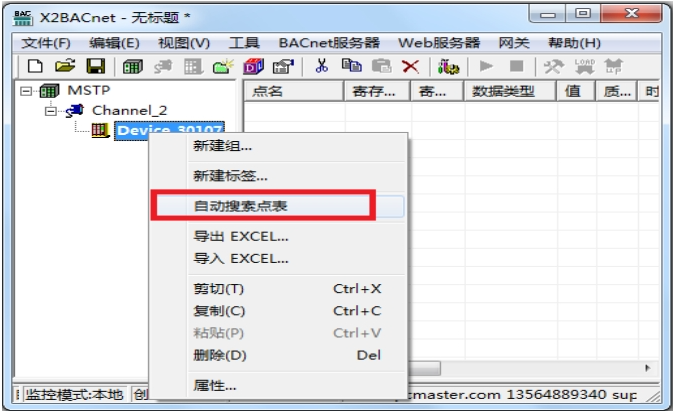

设备建立好后，选择新建标签（点），在弹出来的窗口中设置标签参数，设置相关属性。

标签参数设置 1

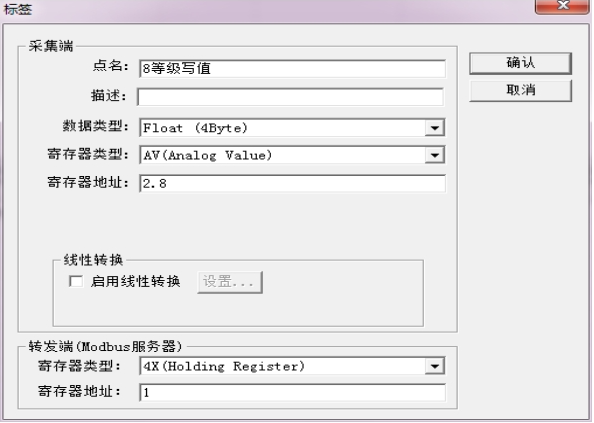

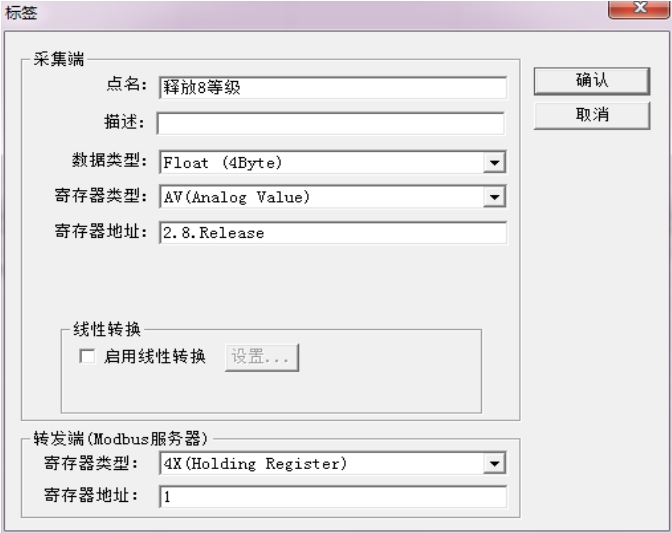

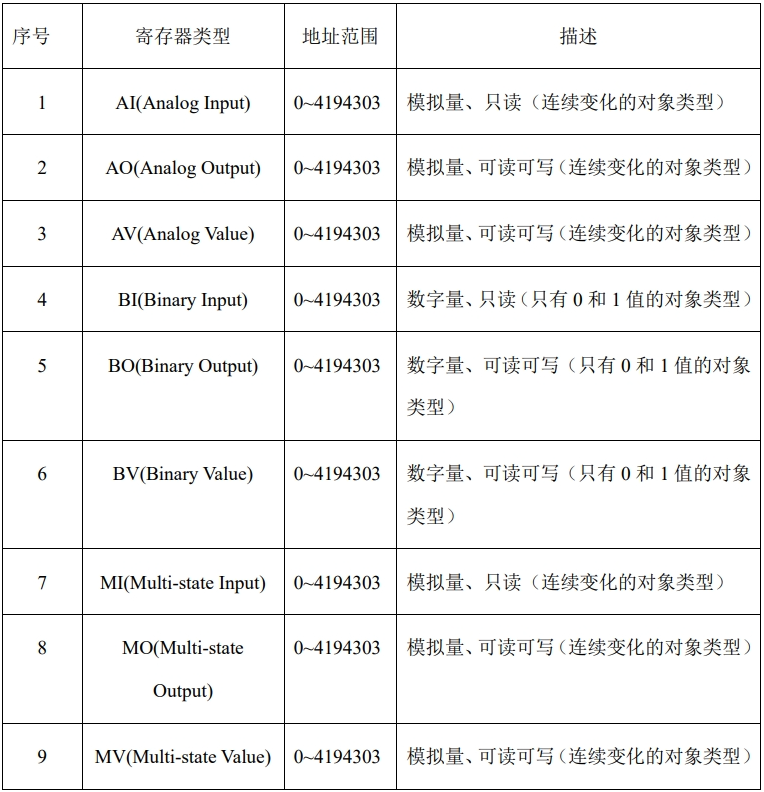

注意：采集端寄存器地址通常情况下是整数地址，代表 bacnet 对象地址。当然寄存器地址也可以带小数表示，这个时候整数部分依然代表对象地址，小数部分代表写值操作等级，BACnet 写值操作等级分为 1，2，3，……16 等 16 个等级。如寄存器地址为 2.8 表示采集的对象地址值为 2，写值操作等级为 8 级。如果寄存器地址为整数，则默认的写值操作等级为 16 级，如下图 2-2-6 所示。如果是用在 BACnet 系列网关里（BACnetMSTP 转BACnetIP），则不需要填写控制等级，操作等级完全由上位 BACentIP 端控制。
