Modbus RTUServer

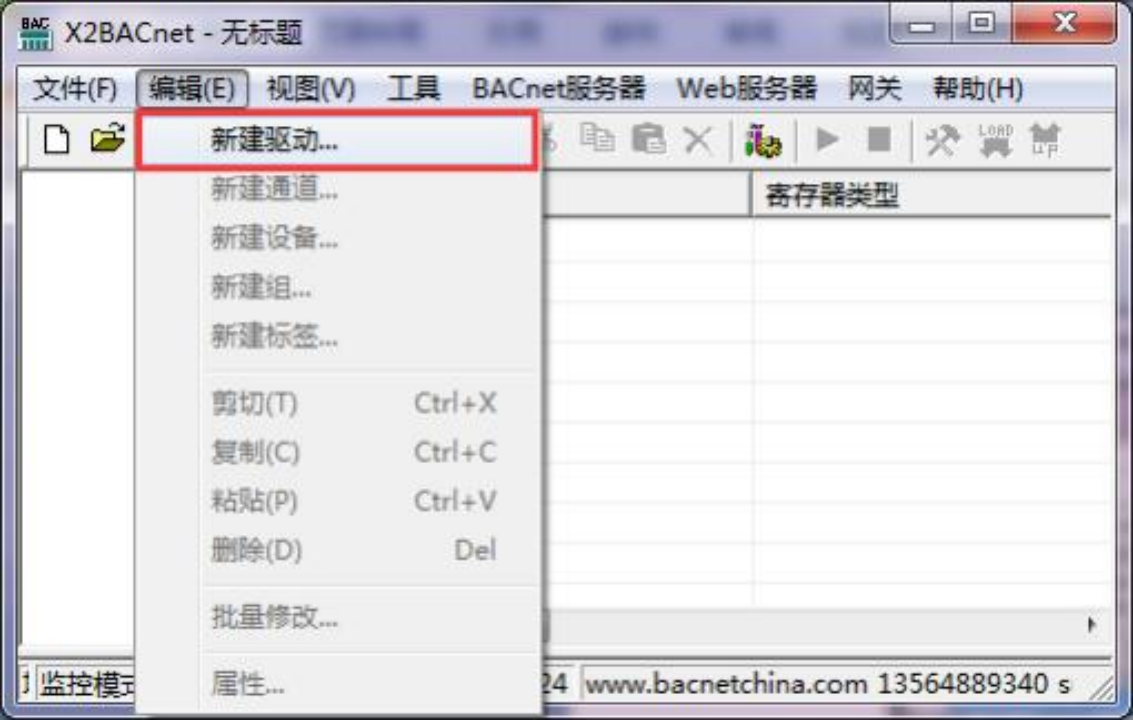

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

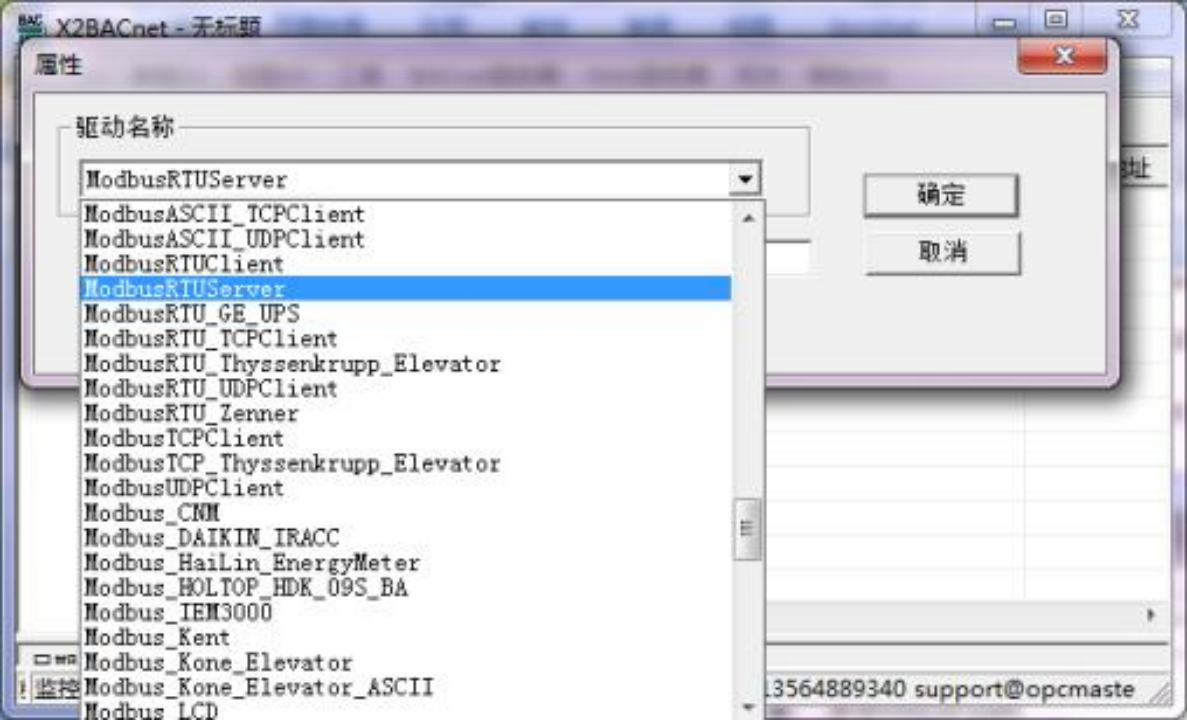

在弹出来的窗口中选择“ModbusRTUServer”驱动，如下图 2- 136-2。

ModbusRTUServer 是与 ModbusSlave、ModSim32 常用的 Modbus 从站工具一样的功能， 跟 Modbus 主站通讯， 接收 Modbus 主站发送的数据。

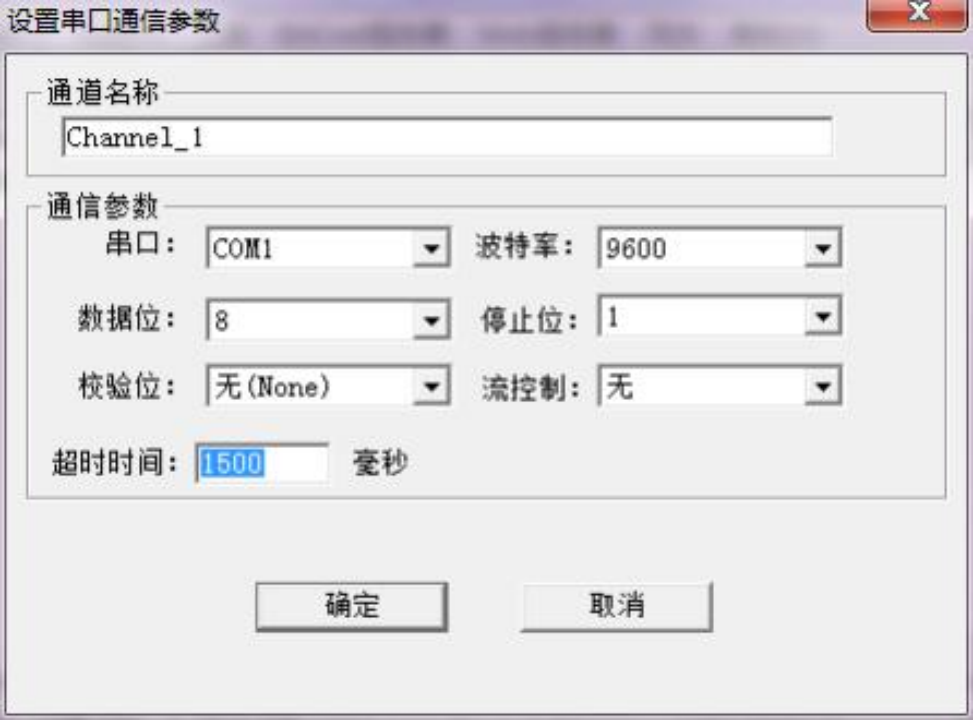

添加好驱动后， ModbusRTUServer 是以串口方式通讯，选择新建通道，默认通道串口 1，默认通讯参数：9600bps ，8 ，无校验位，1 个停止位，默认超时时间 1500ms，如下图。注意超时时间是指请求帧的等待超时时间。

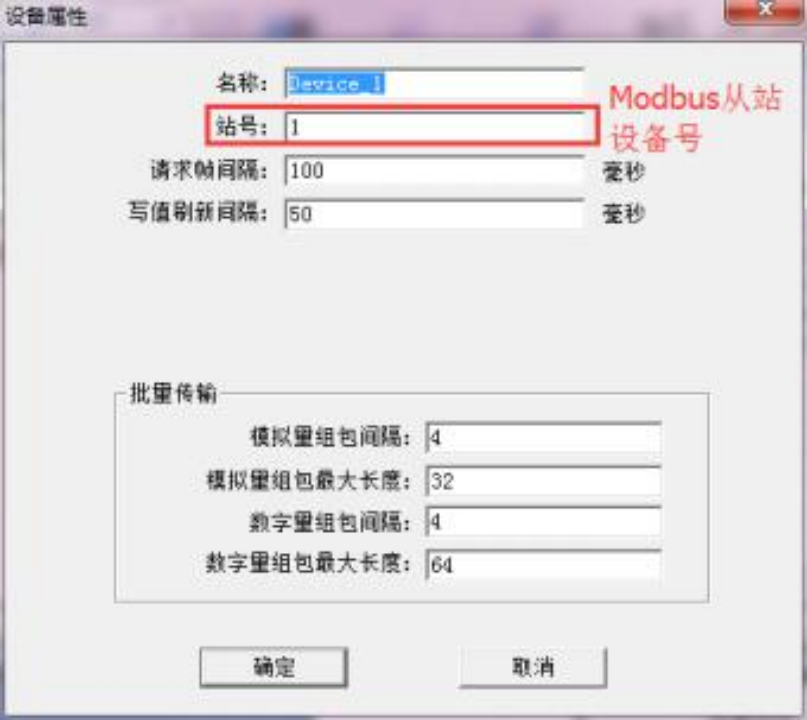

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 从站默认站 号 1，请求帧间隔为 100 毫秒。如下图 。注意请求帧间隔是指发出下一帧请求与 上一帧请求之间的时间间隔。

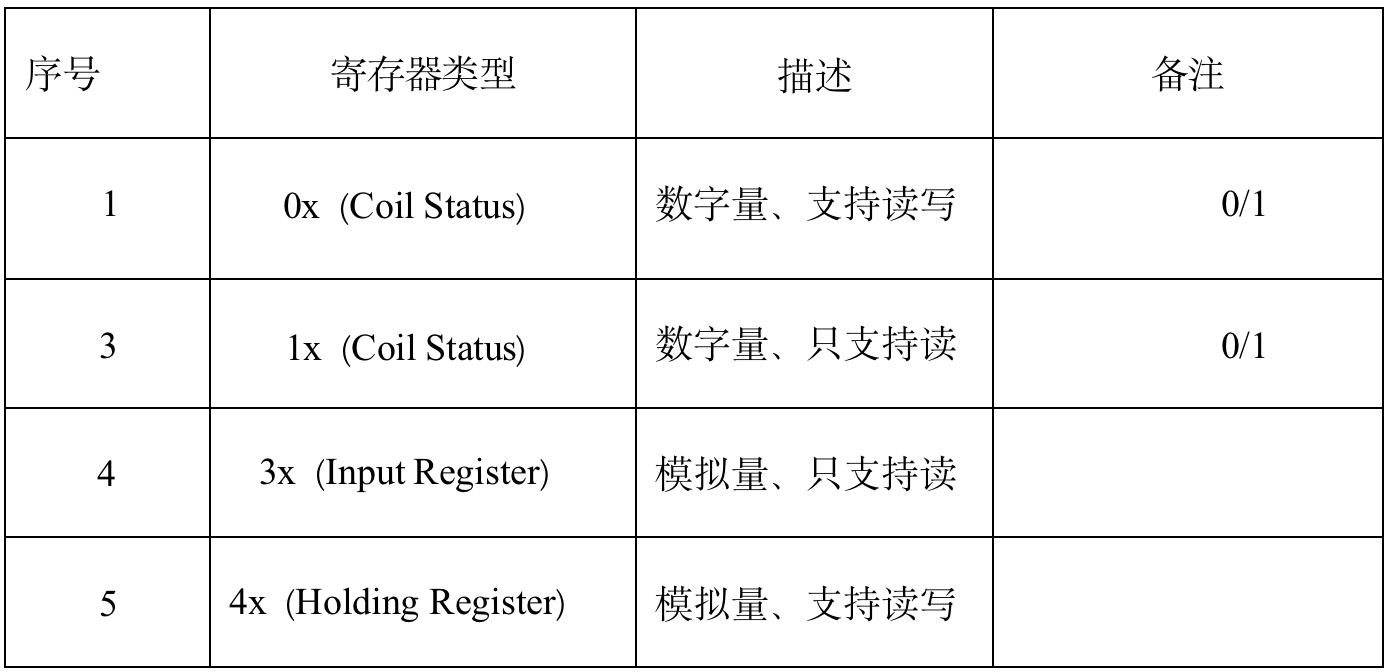

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图。设置标签参数的时候，注意从站 Modbus 寄存器基地址是从 1 开始的。

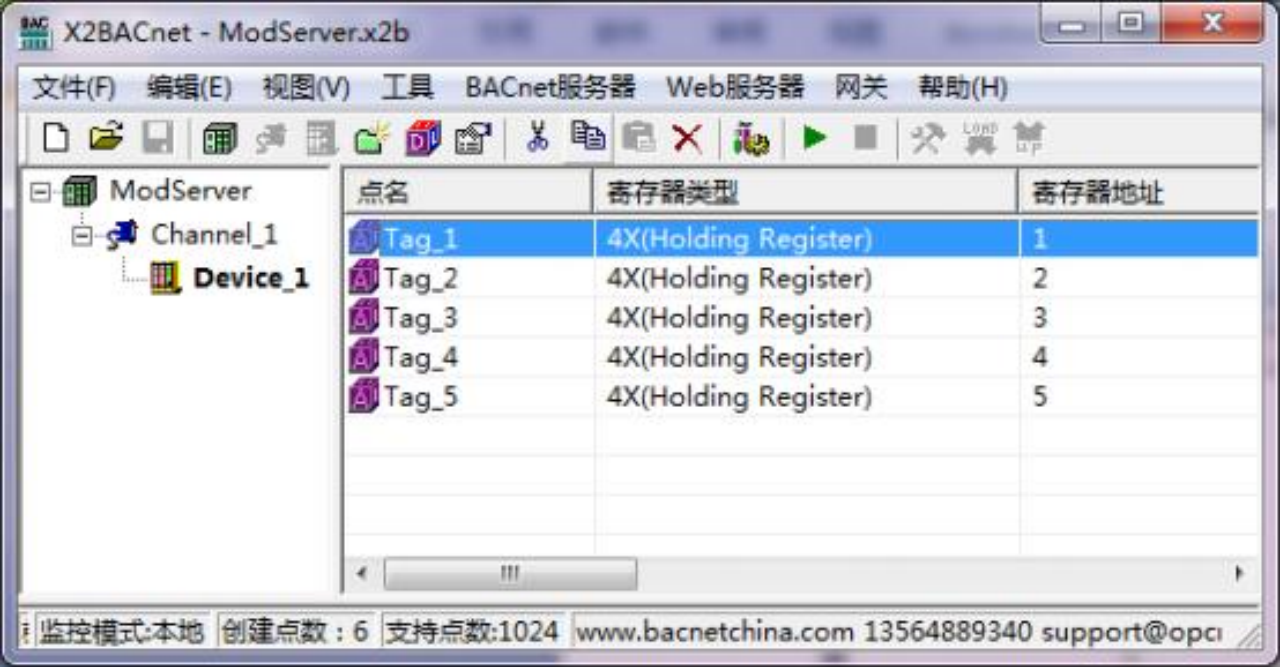

注意：  以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图

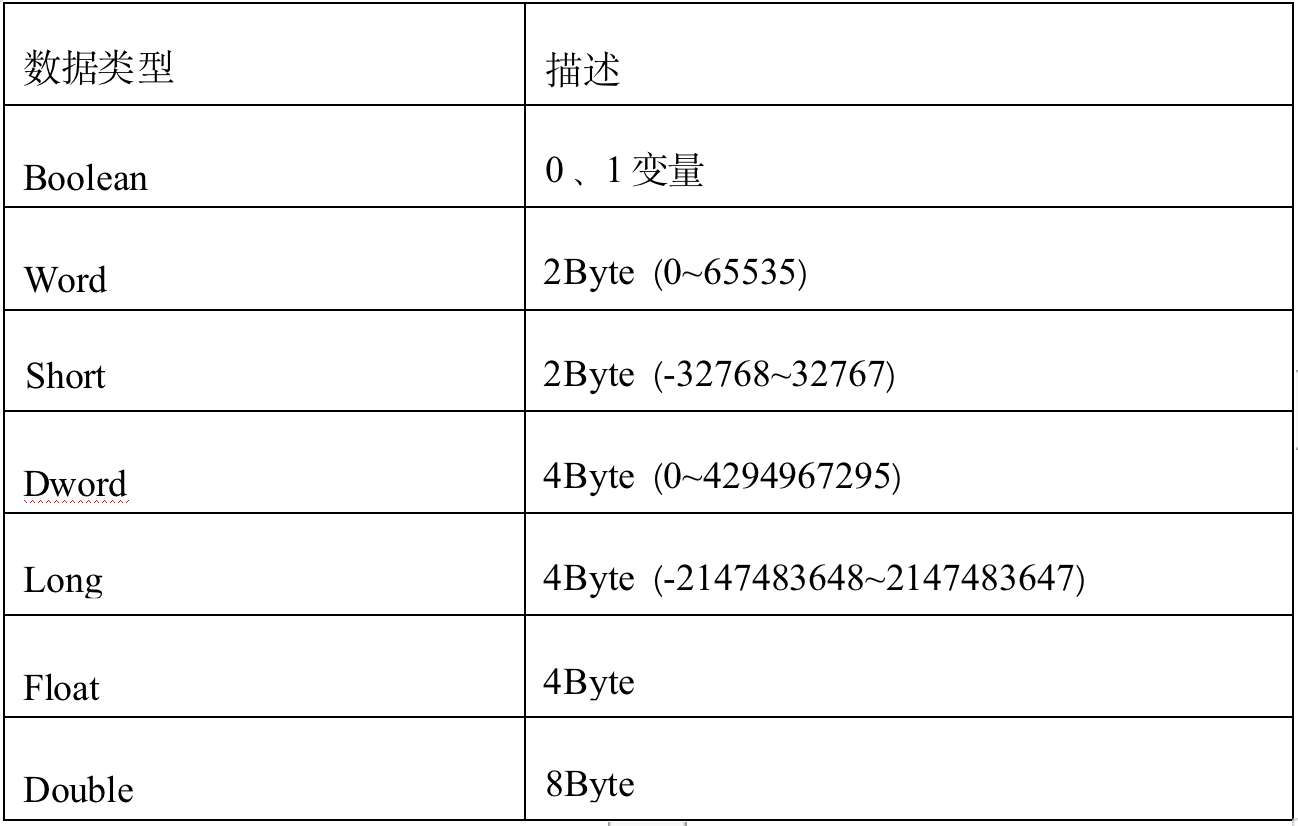

采集端支持的数据类型有：Boolean 、Word、Short、Dword、Long  、Float、Double， 具体描述如表所示。
