新建驱动

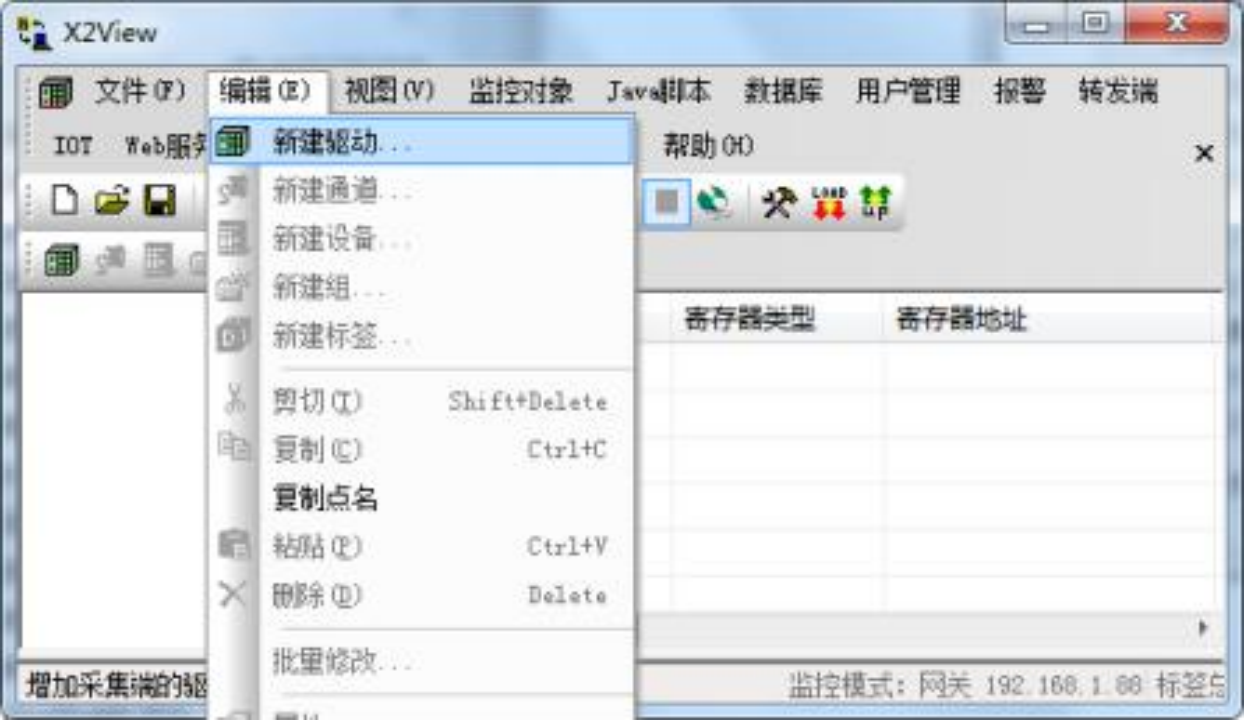

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图
选择新建驱动

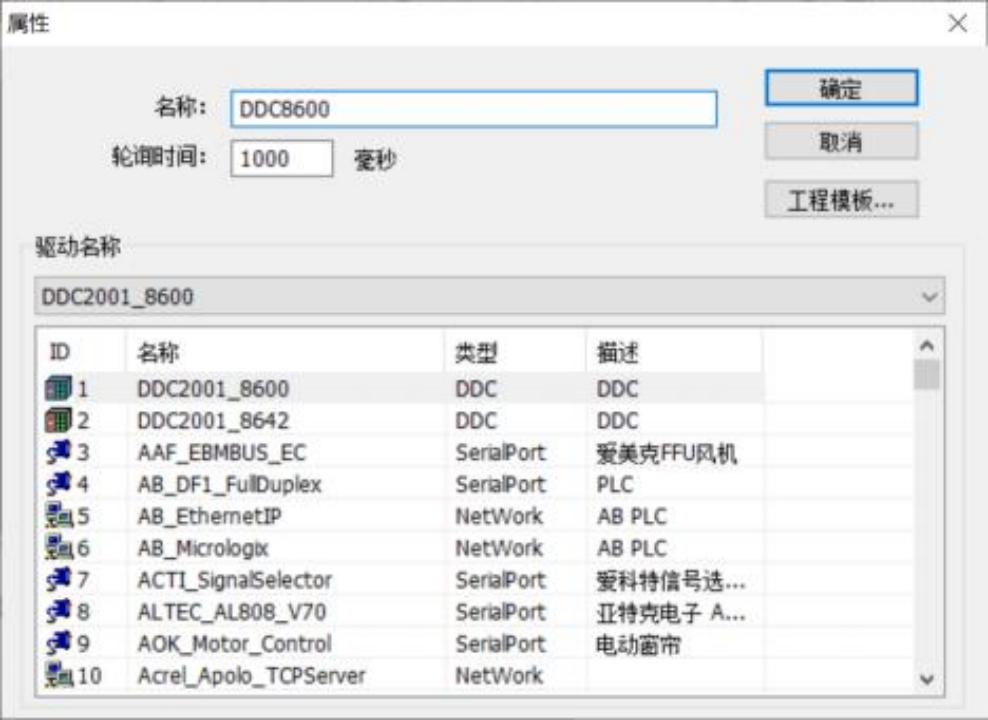

在弹出来的窗口中选择“DDC2001_8600”， 如下图 。
选择驱动
新建通道

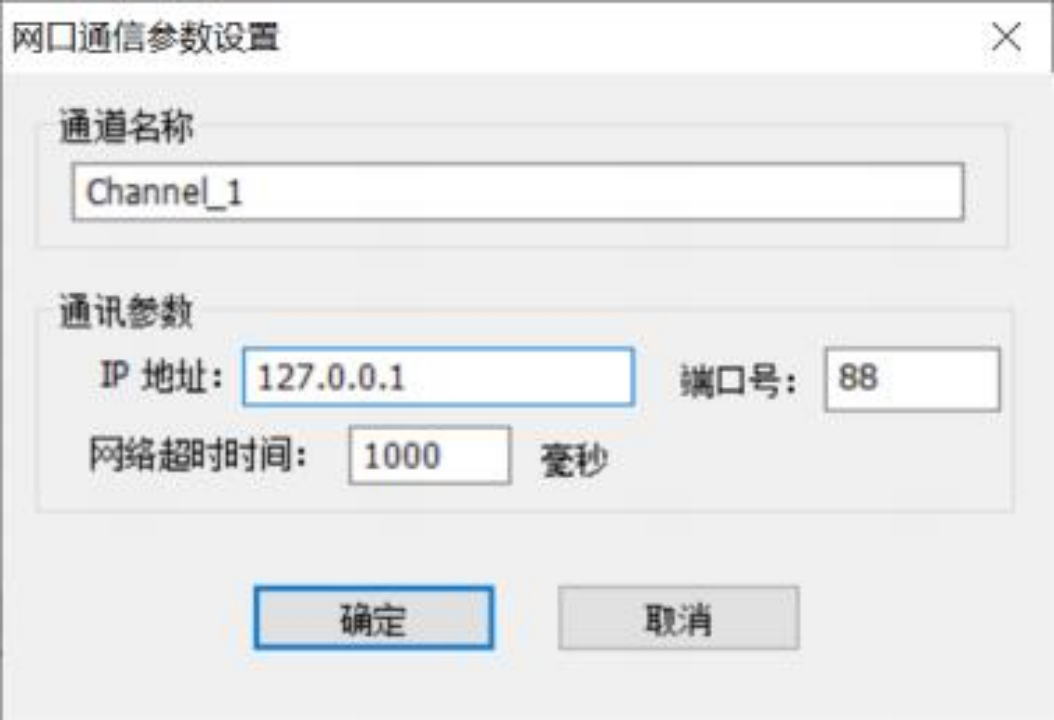

加好驱动后，选择新建通道，DDC2001_8600 是迅饶 DDC 系列 8DI 和6DO 协议驱动， 通道名称可自行指定，通讯参数无需修改， IP 和端口都是无效参数， 默认即可，如下图 2-356-3。注意超时时间是指请求帧的等待超时时间。 通道参数层可以不用设置，使用默 认参数即可。
通道参数设置
新建设备

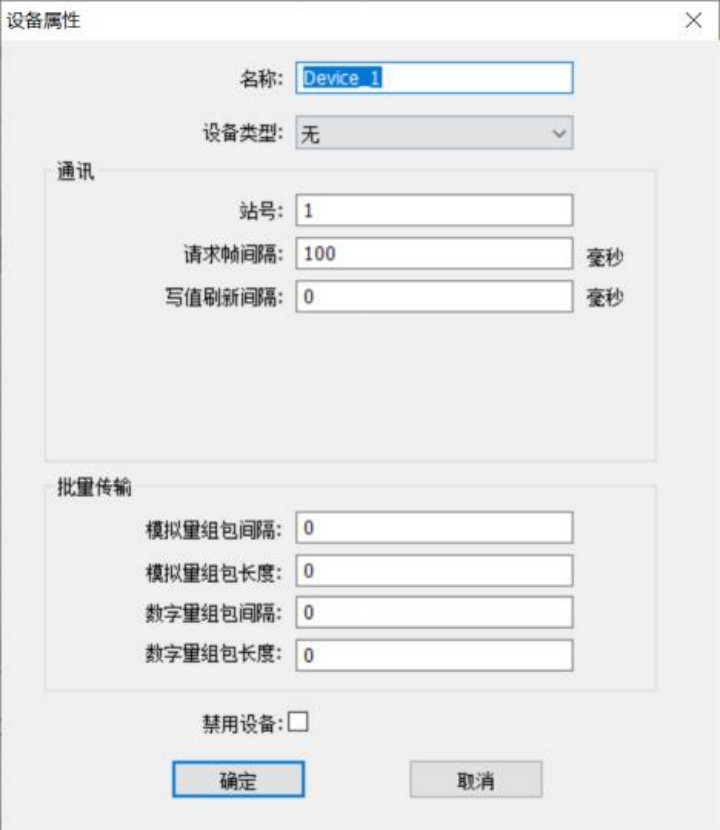

通道建立好后，选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备默认站 号 1 (无效参数) ，请求帧间隔为 100 毫秒。 其他参数默认即可，如下图。注意 请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。设备层参数可以不用 设置， 保持默认即可。
设备参数设置
新建标签

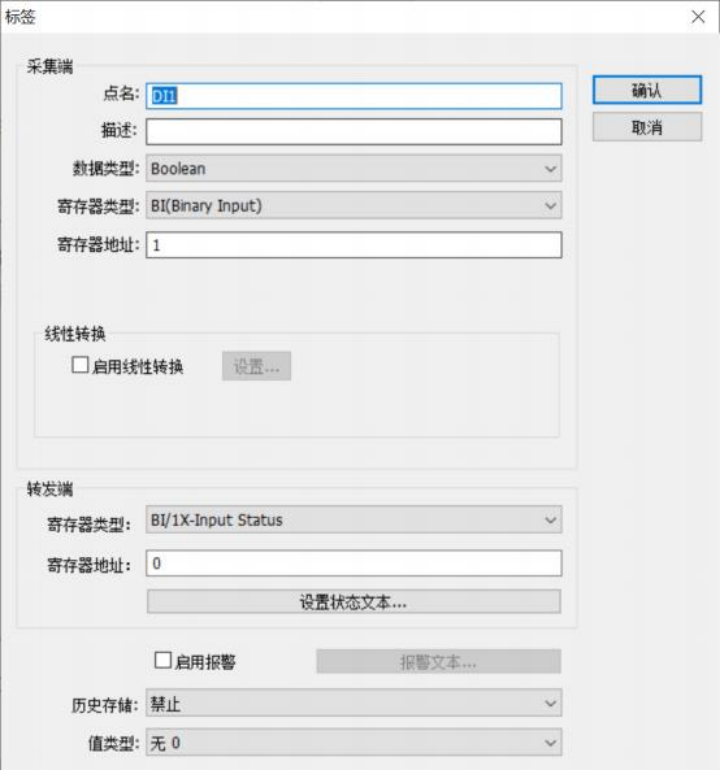

设备新建好后， 选择添加标签(点) ，如下图。在建立点位的时候，采集端 寄存器地址从 1 开始。
标签参数设置

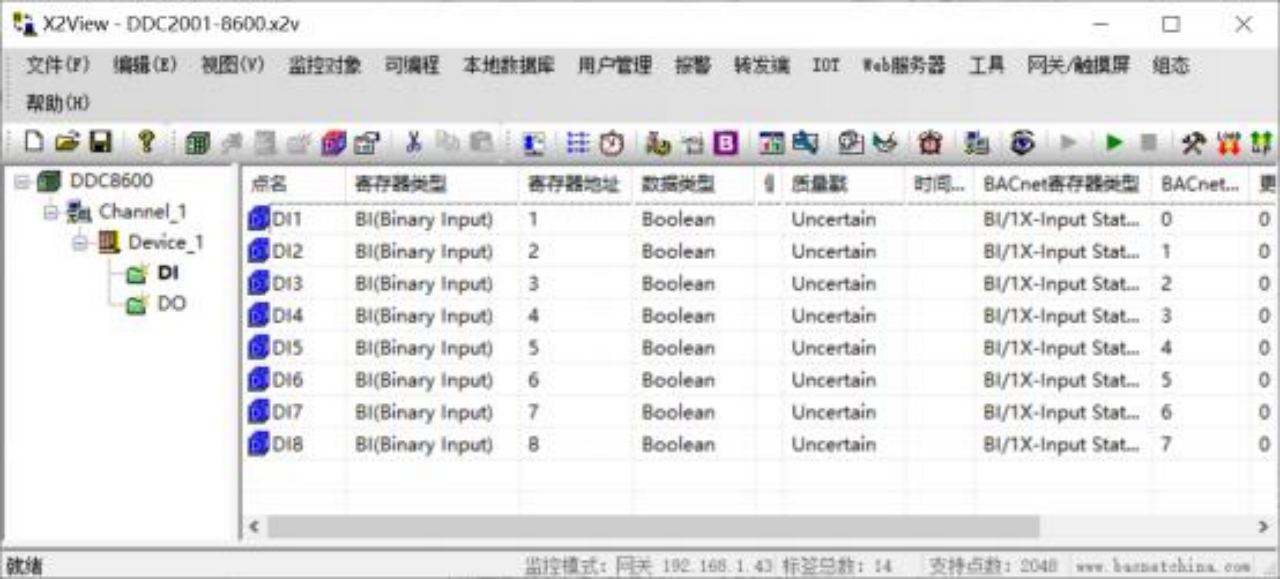

标签建立完成后如下图
添加标签完成

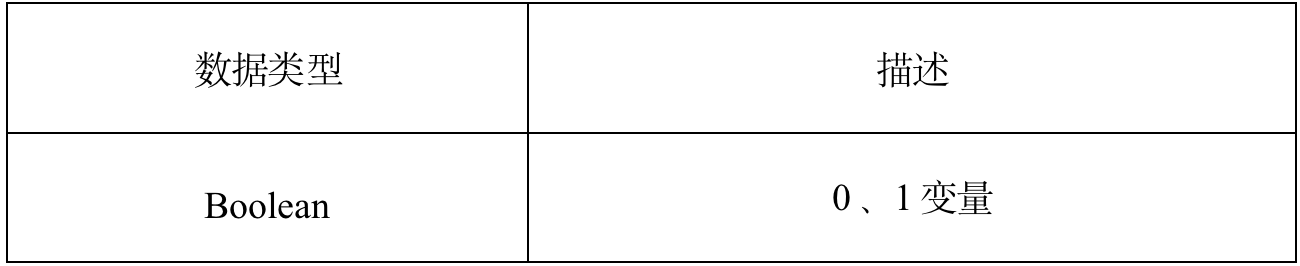

采集端支持的数据类型有：Boolean 具体描述如表所示。
采集端数据类型

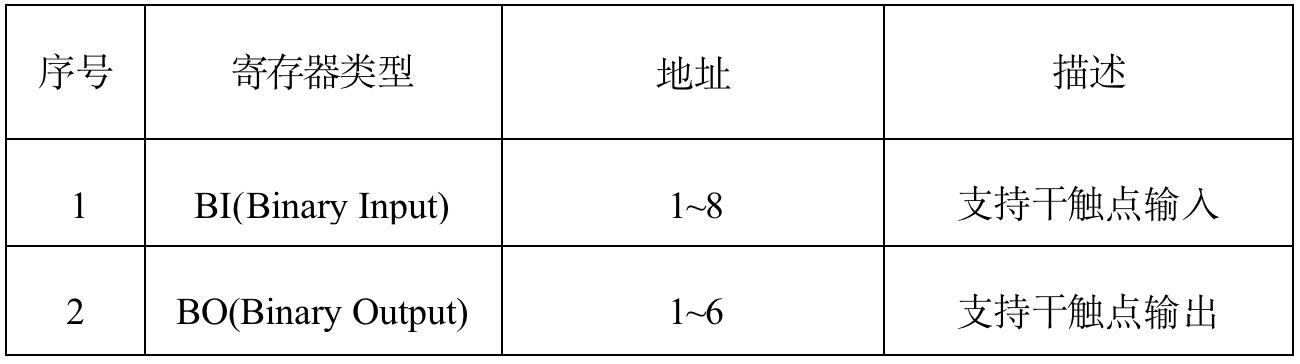

采集端支持的寄存器类型有 BI(Binary Input) 、BO(Binary Output)四种，具体说明如表所示，可参考 X2View/Samples 文件夹 DDC2001_8600 范例工程。
采集端寄存器类型
