Modbus ASCII

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

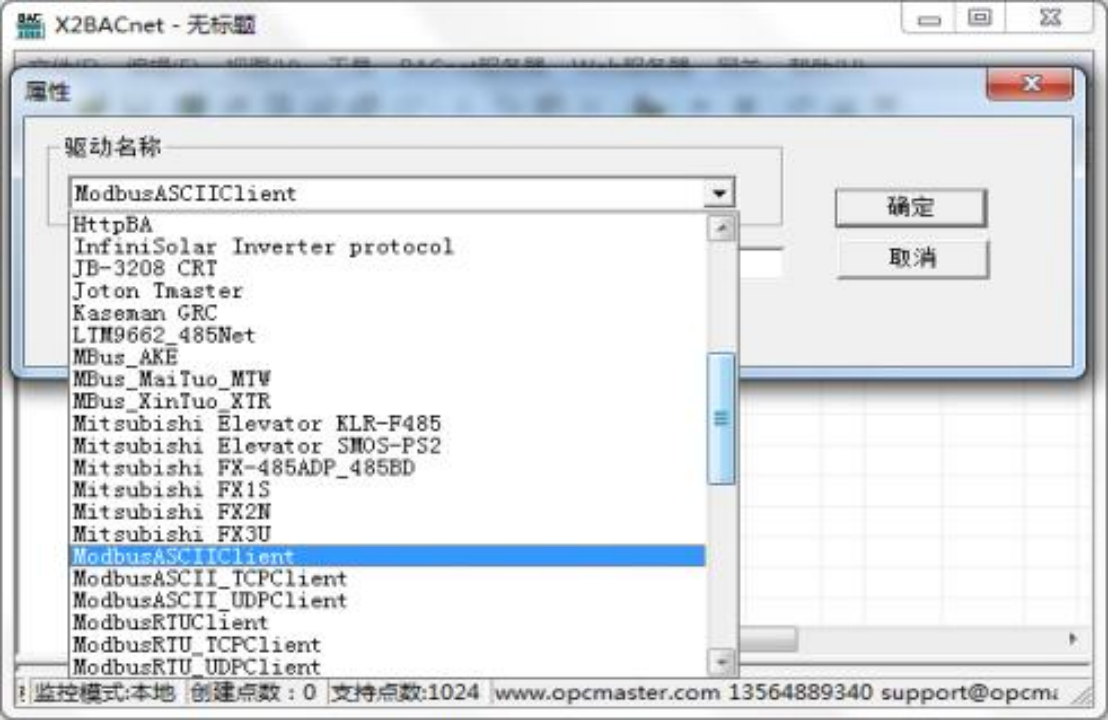

在弹出来的窗口中选择“ModbusASCIIClient”驱动，如下图

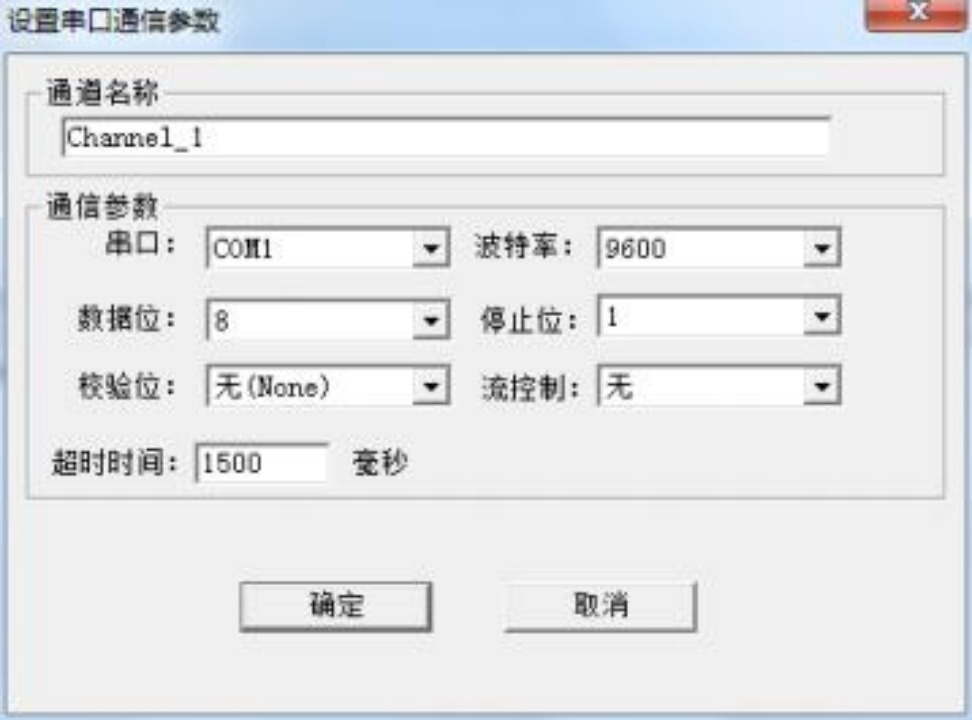

添加好驱动后，选择新建通道， Modbus ASCII 是以串口方式通讯， 默认通道串口 1 ， 默认通讯参数：9600bps，8，无校验位，1 个停止位，默认超时时间 1500ms，如下图。 注意超时时间是指请求帧的等待超时时间。

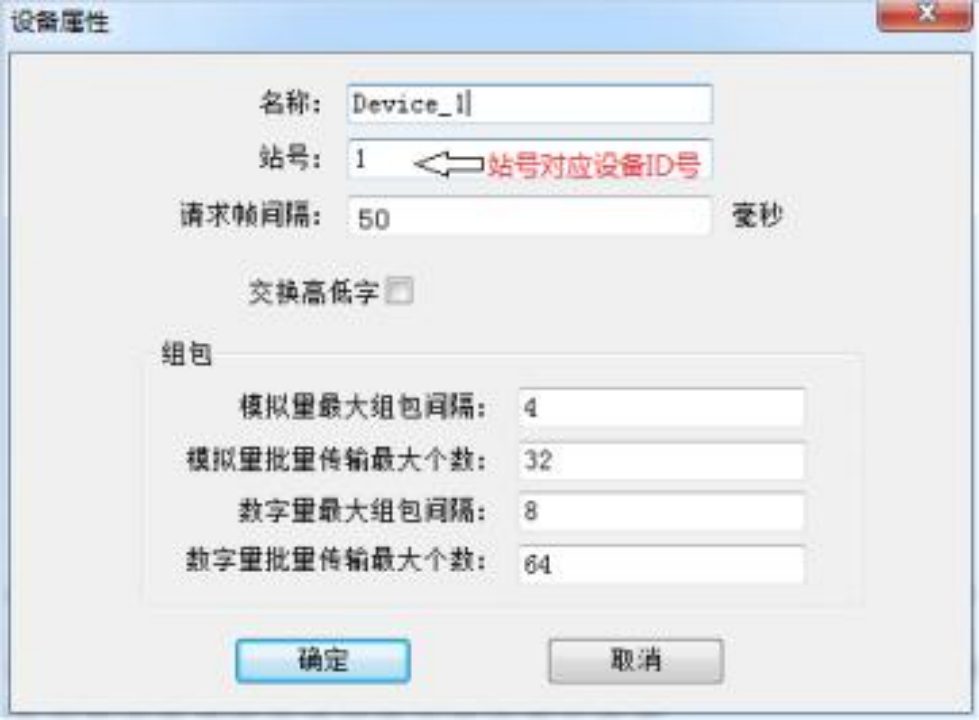

通道建立好后， 选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站 号 1，请求帧间隔为 50 毫秒。如果设备不支持组包，可将组包参数设置为 0 即可， 如下 图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

设备新建好后，选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图。设置标签参数的时候，注意采集端 Modbus 寄存器基地址是从 1 开始的。

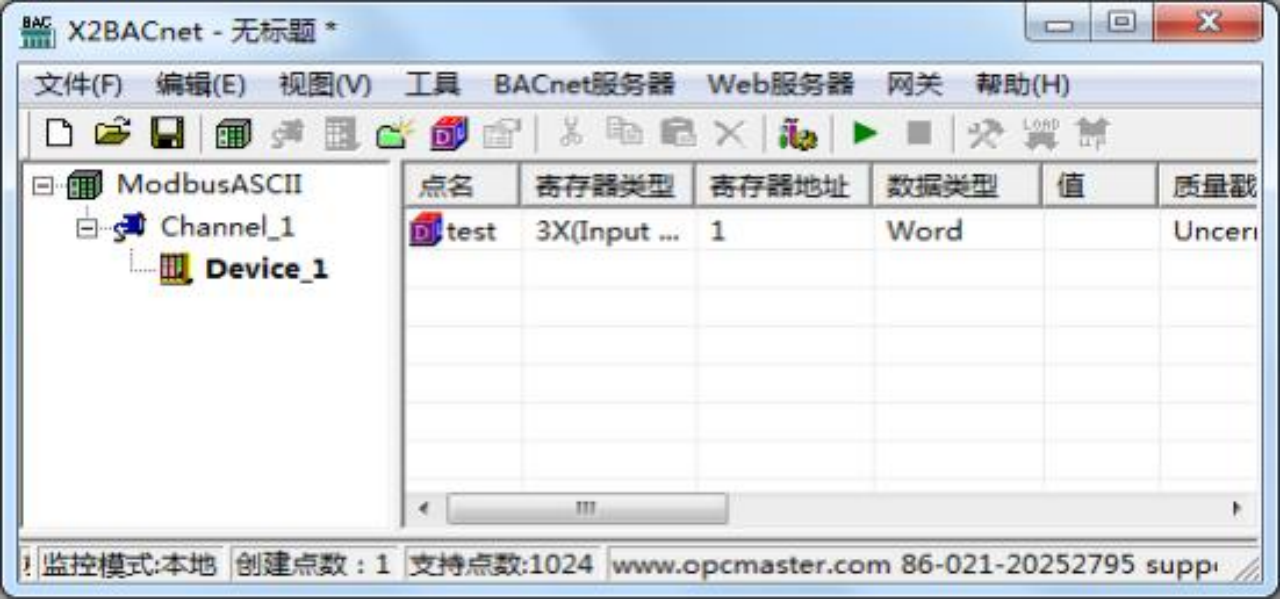

注意：  以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图

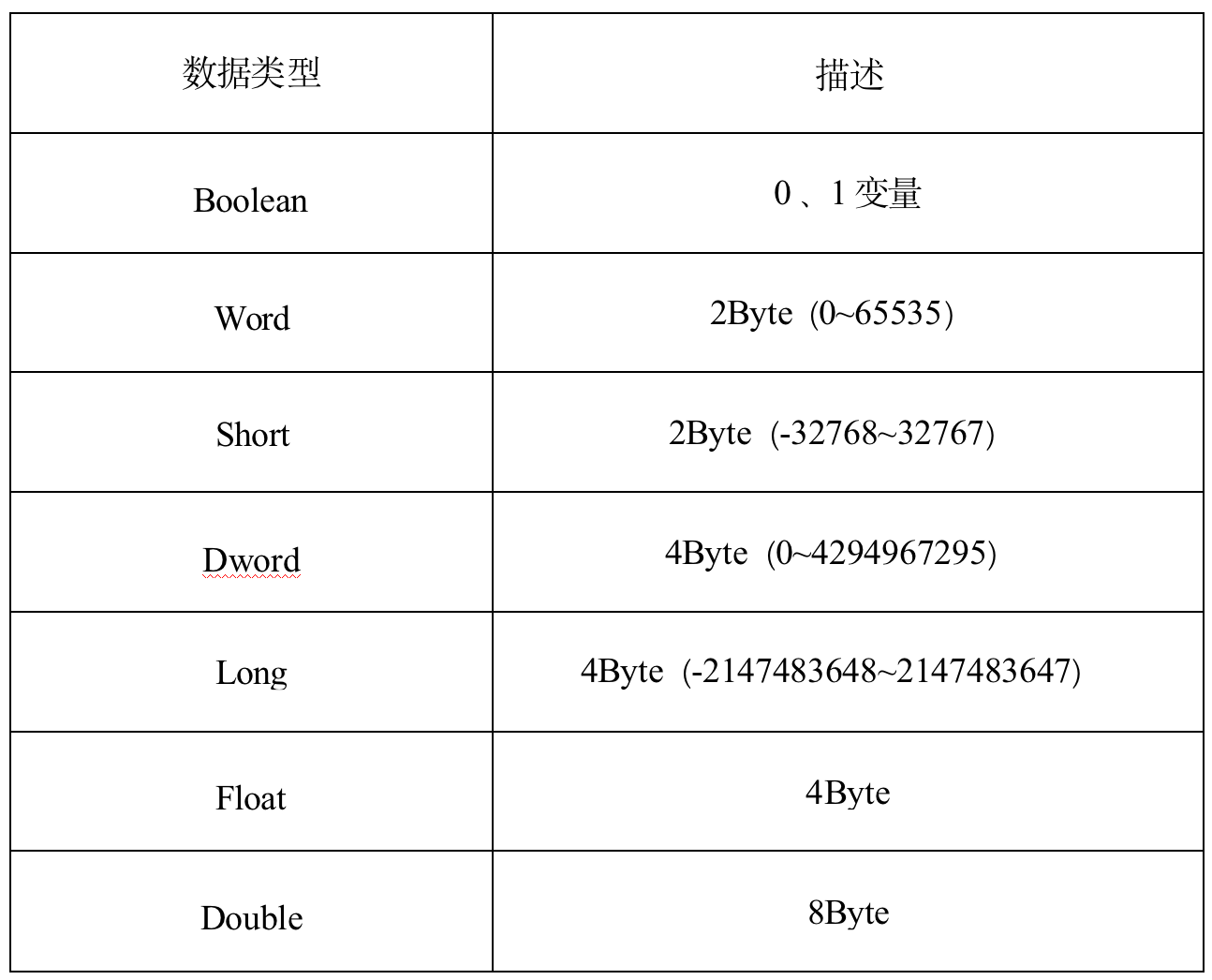

采集端支持的数据类型有：Boolean 、Word、Short、Dword、Long  、Float、Double， 具体描述如表所示

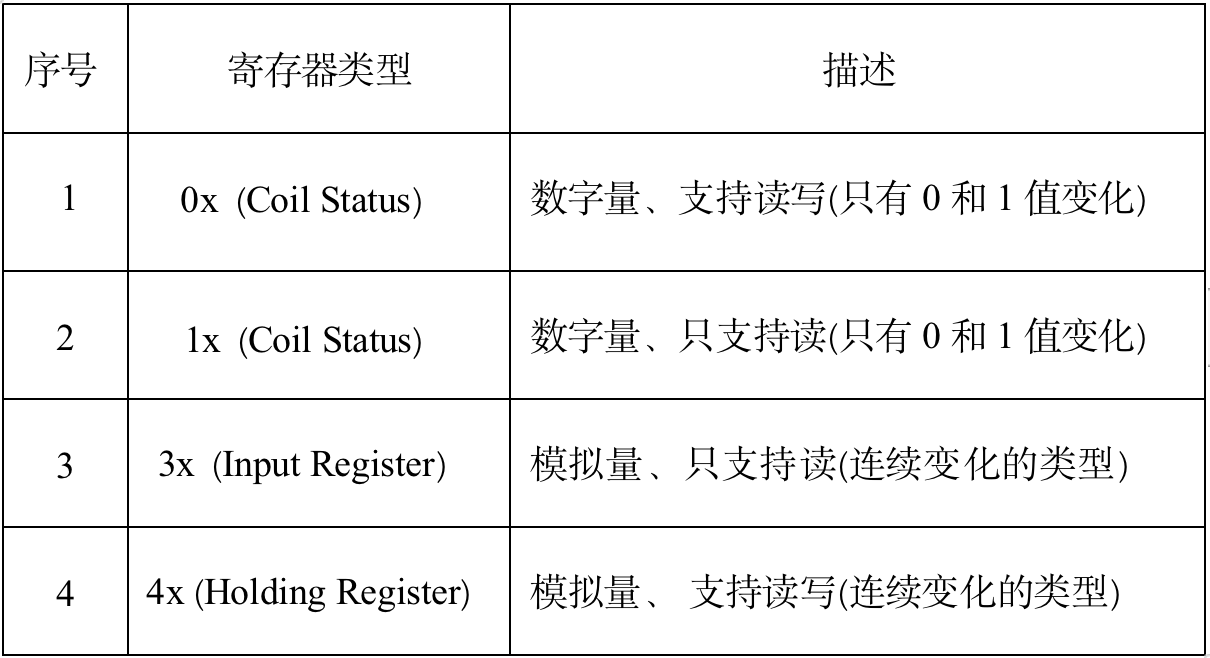

采集端支持的寄存器类型有 0X 、1X 、3X 、4X 四种类型， 具体描述如表所示。
