Modbus ASCII_TCP

ModbusASCII_TCPClient 协议还是串口的 ModbusASCII 协议， 只是把原来在串口上跑的协议放 到网 口上。

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

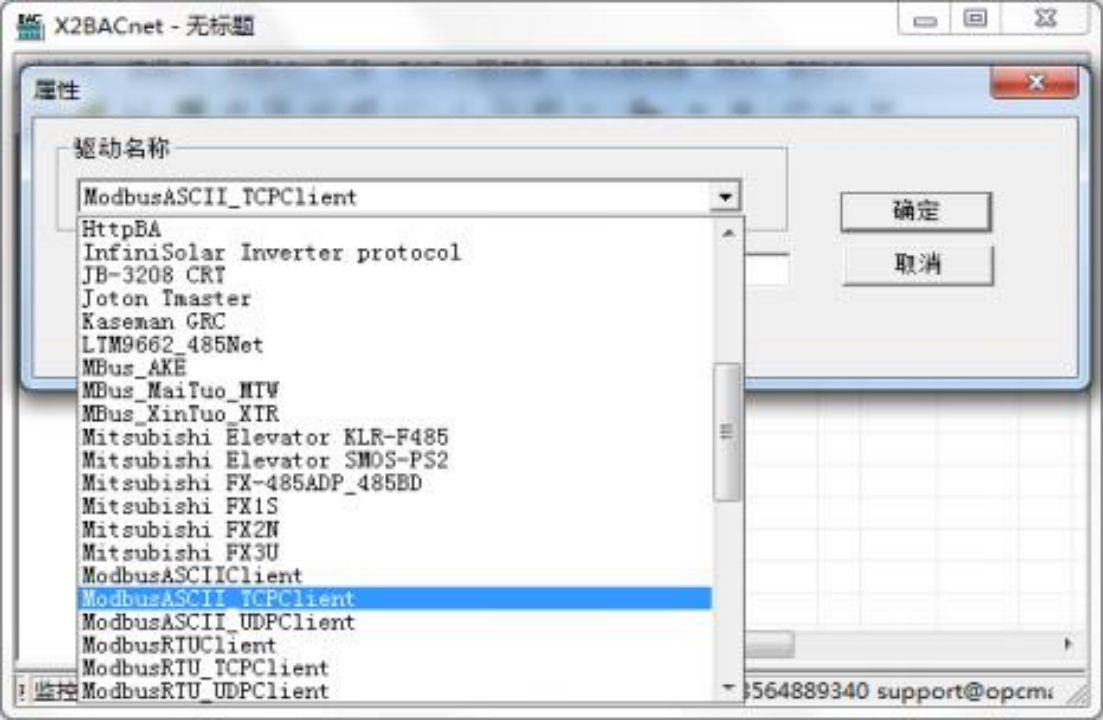

在弹出来的窗口中选择“ModbusASCII_TCPClient”驱动， 如下图

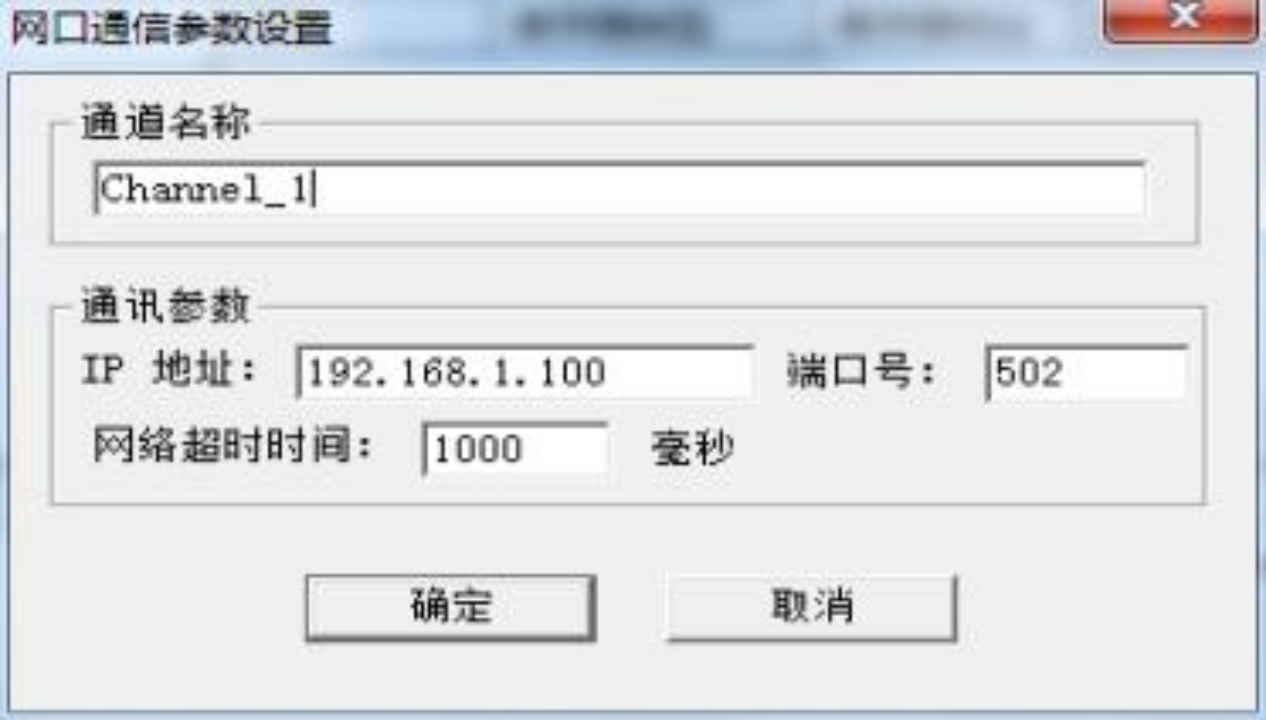

添加好驱动后，选择新建通道，ModbusASCII_TCP 以网口方式通讯，默认端口号 502， 默认超时时间 1000ms(超时时间是指请求帧的等待超时时间)。网口通信参数设置界面如图所示。

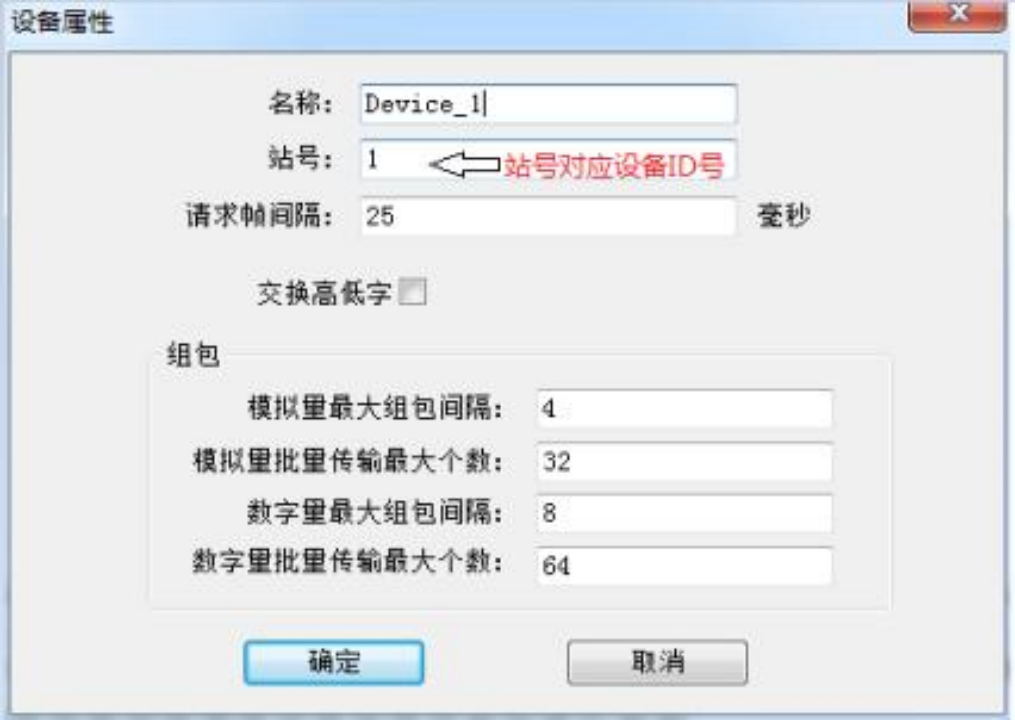

通道建立完成后， 选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号 1，请求帧间隔为 25 毫秒。如果设备不支持组包，可将组包参数设置为 0 即可，请 求帧间隔是指下一帧请求与上一帧得到回应之间的时间间隔。设备属性界面如图所示。

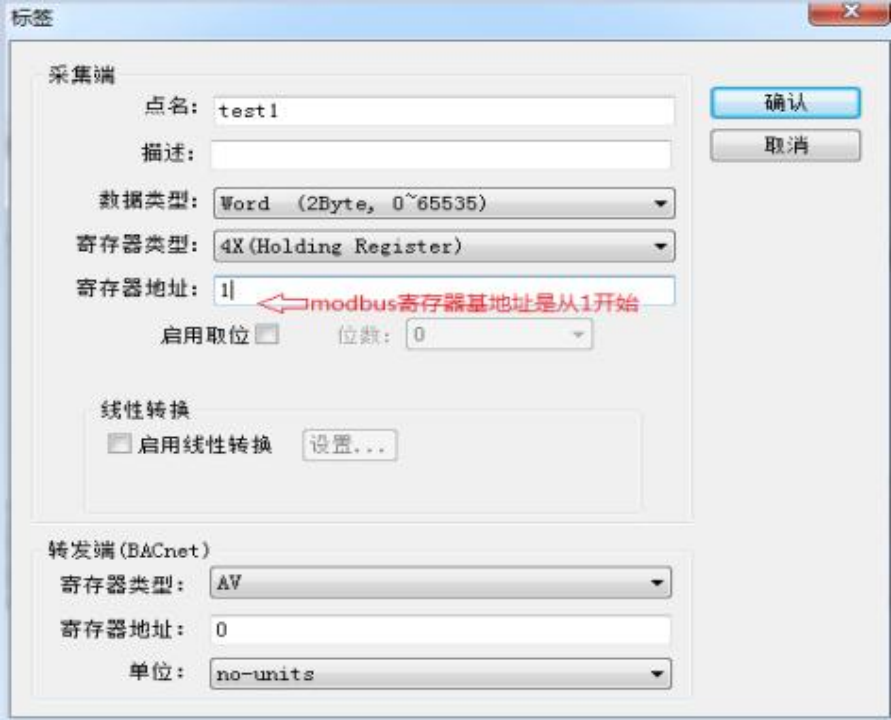

设备新建好后，选择添加标签(点)， 也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，设置标签参数的时候， 注意采集端 Modbus 有效寄存器 地址是从 1 开始的。标签界面如图所示。

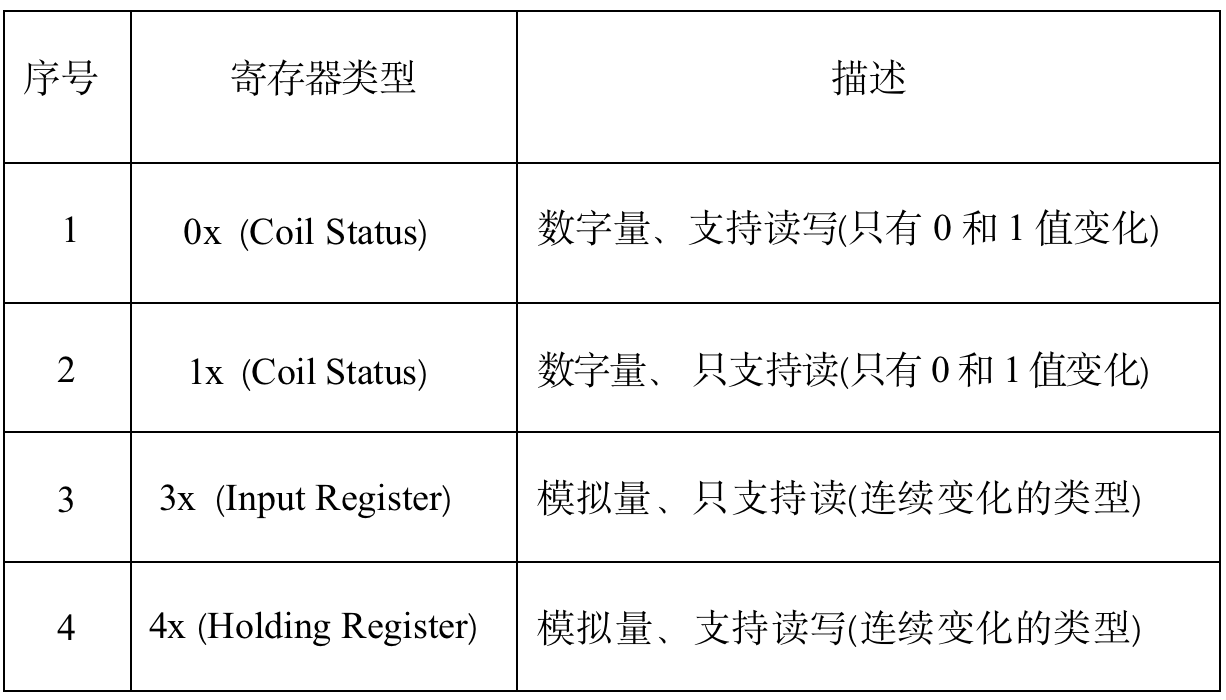

注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图 2-30-6。

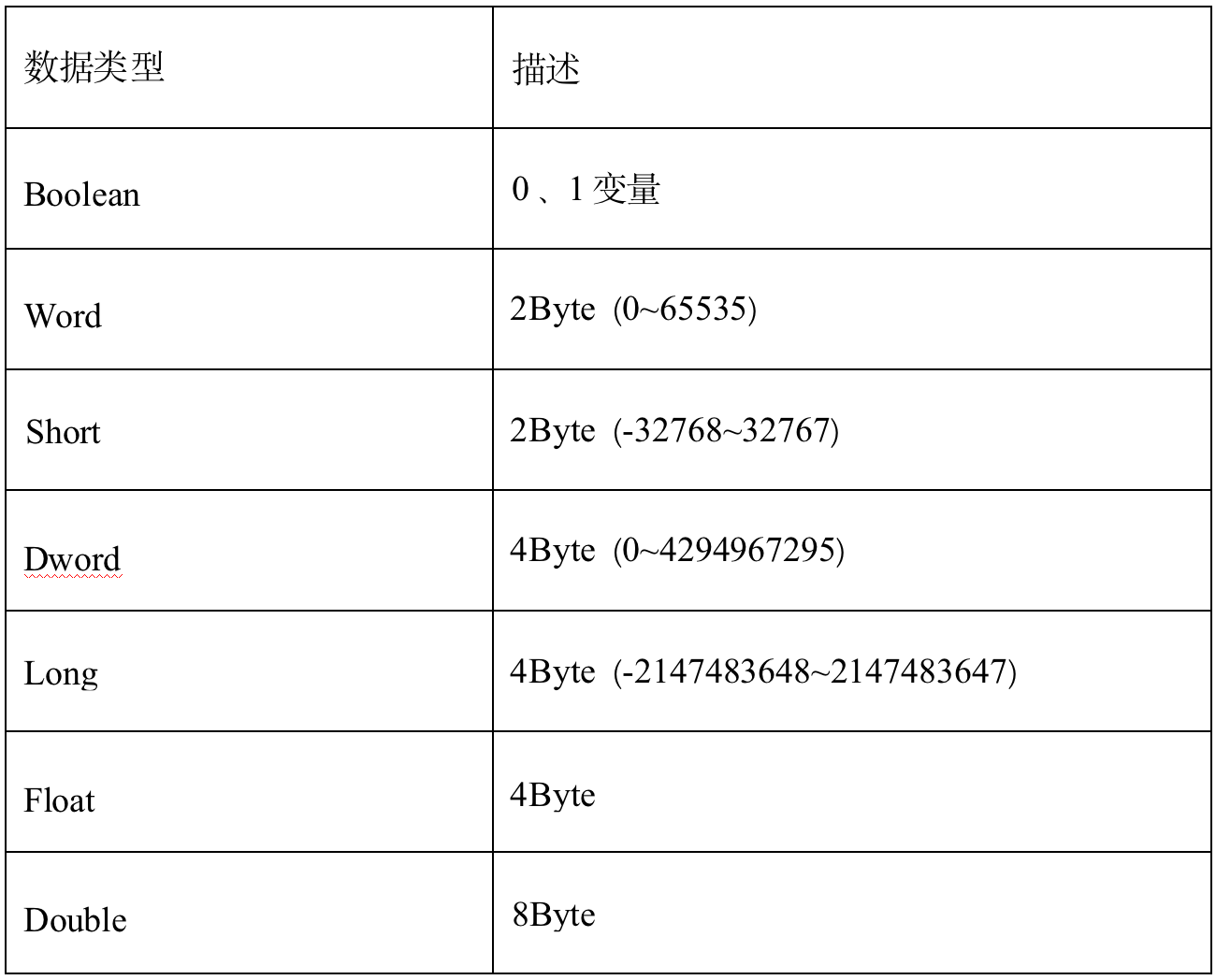

采集端支持的数据类型有：Boolean 、Word、Short、Dword、Long  、Float、Double， 具体描述如表所示。
